Dr. Heinrich Hinze, 1999:

        EDV-Anwendung Standardsoftware "CAD - Computer Aided Design"
        und projektbezogene Anwendungen

                  AutoCAD 2000 von Autodesk

Kurs / Klasse: Jungingenieure in einem Logistik-Unternehmen
Intensivkurs einschl. praktische Ausführung

1. Grundbegriffe der CAD
2. Menü-, Symbol-, u. Tastaturfunktionen von AutoCAD
3. Projektkonzept und Datenstrukturen
3.1      Datenerfassung: Messdatenaufnahme
3.2      Datenstrukturen
3.3      Import von Daten
3.4      Erstellen von 3D-Bauteilen
4. Dateneingabe; -veränderung; -speicherung
4.1      Linienelemente
4.2      Flächenelemente
4.3      Kartenerstellung und -darstellung
4.4      Räumliche Dimension 3D
4.5      Darstellung von Körpern in Perspektivdarstellungen
5. Rendering
6. Export von Daten
6.1      Acad-DXF - Fileformat
6.2      Grafiken
7. Digitale Routendaten
7.1      Digitalisieren von Karten
7.2      Import der Vektor- u. Rasterdaten nach AutoCAD
7.3      Erzeugung digitaler Navigationsdaten im GDF3-Format

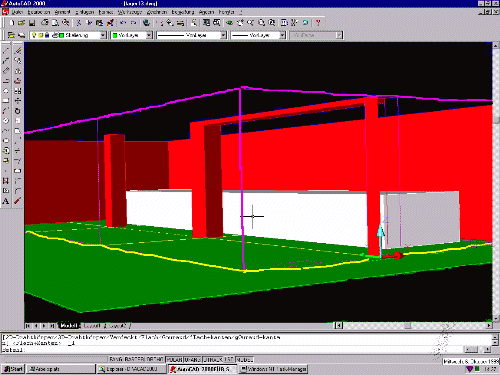

       lager136.gif 41 KB



Praxisorientiert an den Themen:

In einer Laborhalle soll ein automatisch verwaltetes Hochregal-Lager installiert werden.

Daten dieses Raumes werden vermessen.

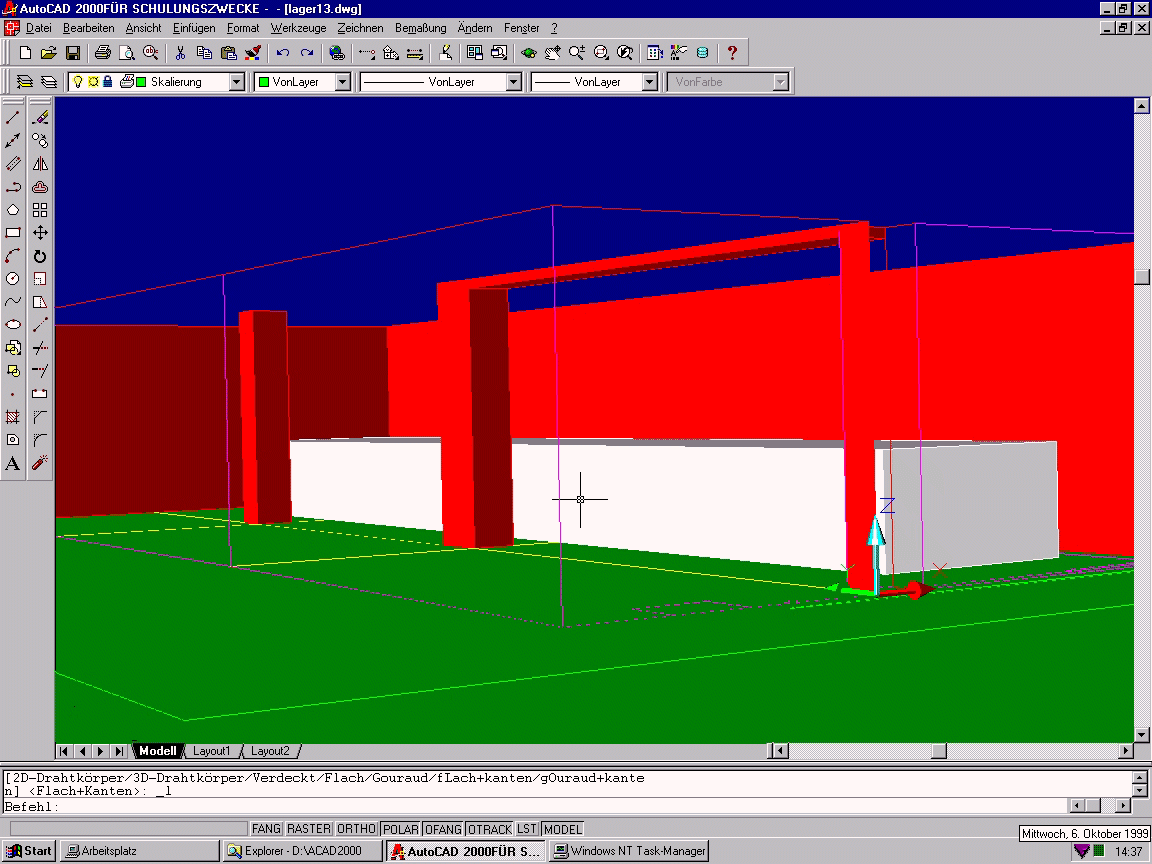

Der Raum und das vorgesehene Lager werden in CAD umgesetzt.
Verschiedene Ansichten werden erstellt.

Das Lager wird mit Euro-Paletten bestückt. Anhand der Konstruktionszeichnung von Euro-Paletten werden dreidimensionale Bauteile konstruiert. Diese Bauteile werden genutzt, um die Palette modular aufzubauen.
Die fertige Konstruktion wird mit Holz unterschiedlicher Arten (verschiedene Maserungen) gerendert. Die Abbildung der DB-Euro-Palette hier ist webnapped.

Der Materialfluss geschieht vollautomatisch einschließlich Identifizierungs- und Positionierungsverfahren. Konzepte hierzu werden begleitend entwickelt.

Die Lagerverwaltung geschieht über die Datenbank-Verwaltung,
Optimierungen für die Lagerhaltung sind bewußt nicht vorgesehen ("Chaos-Lager").
Realisierung durch HHz 1999
