Cyclic Symmetry

Cyclic symmetry는 형상이 어떤 회전축에 대해 반복되는 모델이며 하중 조건과 경계조건또한 회전축에 대해 대칭성을 가질 때를 말합니다.

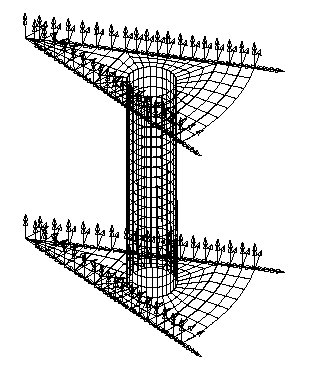

그림 1. Cyclic Symmetry 모델

Cyclic Sysmmetry 면에서의 경계조건 out-of plane으로의 변형이 발생하지 않아야 하는데 구속조건은 다음과 같은 절차를 따릅니다.

    1. 우선 대칭면을 결정합니다.
    2. 회전축을 Z축으로 하여 원통 좌표계를 생성합니다.
    3. 대칭면의 접선방향(tangential) 선형 자유도를 구속합니다.
    4. 직경방향(radial)과 Z방향의 회전자유도를 구속합니다.



그림 2. Antisymmetry Conditions의 경계조건
