Axisymmetry Conditions

Axisymmetry Conditions에는 다음 조건들이 존재하여야 합니다.

    • Geometry is a solid of revolution with a constant cross section
    • Load must be axisymmetric
    • Boundary conditions must be axisymmetric

Axisymmetry모델에서는 아래 그림에서와 같이 단면에 대해서만 모델링을 하면되는데 이는 결과값 또한 축대칭임을 나타냅니다.

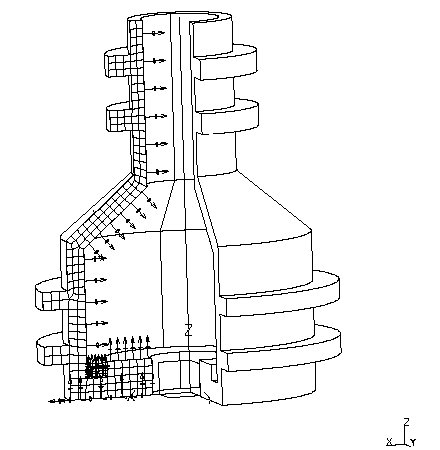

그림 1. Axisymmetric Models

상용 유한요소 프로그램마다 약간의 차이는 있지만 Axisymmetric model시 다음사항들을 주의하여햐 합니다.

    • 모든 절점들은 XZ평면상에 존재하여야 한다.
    • 회전축은 Z축이어야 한다.
    • 압력하중(Pressure load)은 force/length2이어야 한다.(상용 프로그램마다 틀리니 반드시 확인요)
    • 선하중(Line load)은 force/radian이다.(상용 프로그램마다 틀리니 반드시 확인요)
    • 반력(Reaction load)는 force/radian이다.(상용 프로그램마다 틀리니 반드시 확인요)
