Plane Stress and Strain Models

Plane Stress와 Plane Strain 모델은 다음과 같은 특성을 가집니다.

    • 요소들은 X와 Y방향의 2개의 자유도만 가집니다.
    • 절점들은 XY평면상에 존재하여야 합니다.
    • 모든 하중들도 XY평면상에 존재하여야 합니다.

Plane Strain은 평면 방향 이외에는 Strain이 0으로 모델이 아주 긴 경우에 적용되며 강성 행렬이 단위 두께에 대해 계산되나 하중의 경우는 그렇지 않습니다.

그림 1. Plane Strain

Plane Stress는 평면 방향 이외에는 Stress가 0으로 모델은 Membrane 거동을 하며 두께가 재질특성치(Physical property value)에 고려가 되어야 합니다.

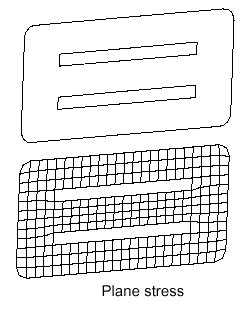

그림 2. Plane Stress
