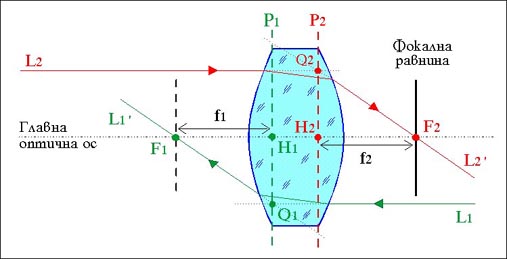

Елементи на оптична система - дебела леща
(аналогично и при многолещов обектив)
ГЛАВНИ РАВНИНИ (ОПТИЧНИ ПЛОСКОСТИ) И ГЛАВНИ ТОЧКИ НА ОПТИЧНА СИСТЕМА - елементи на оптичната система (схемата по-долу):
Елементи на оптична система - дебела леща
(аналогично и при многолещов обектив)
L1 и L2 - противопосочни светлинни лъчи, попадащи успоредно на главната оптична ос.
L1' и L2' - пречупени от лещата лъчи.
F1 и F2 - главен преден и главен заден фокус (главни фокусни точки).
f1 и f2 - предно и задно фокусно разстояние.
Q1 и Q2 - пресечните точки на продълженията от попадащите и пречупените лъчи (представени с пунктири).
P1 и P2 - предна и задна главни равнини на лещата (оптични плоскости). Те се определят от точките Q1 и Q2. Оптичната ос пробожда перпендикулярно главните равнини в точките H1 и H2, наречени главни точки.
Има случай, когато точките, определящи главните равнини, не се определят от продълженията на влизащия и пречупения (изходящия) лъч, а например от пресечната точка на влизащия с продължението от пречупения лъч (пример a в схемата по-долу) или от пресечната точка на пречупения с продължението от влизащия лъч (пример b). Така задната главна равнина може да се окаже изнесена извън оптичните елементи на системата, съответно пред тях (конструкция на телеобектив) или зад последната леща (конструкция на широкоъгълен фотообектив тип "обърнат телеобектив"). При това фокусното разстояние се оказва съответно много по-дълго или по-късо от тиража (или от работния отрязък на фотообектива).

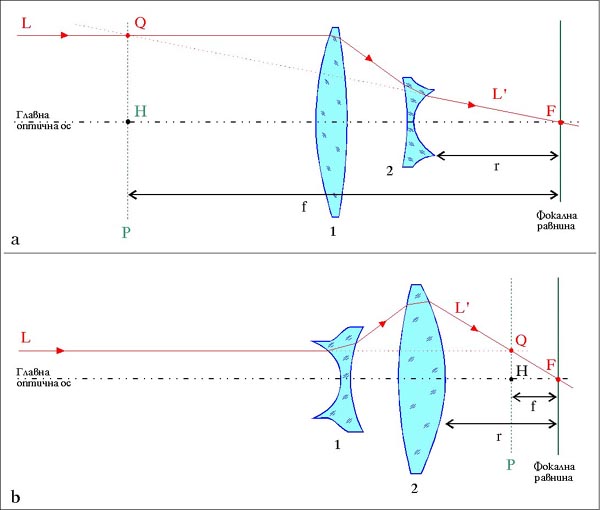

Изнасяне на задната главна равнина пред и зад елементите на двулещова система
(телеобектив и обърнат телеобектив).
Q - пресечна точка на влизащия лъч L с продължението на пречупения лъч L' (пример a) или на продължението от влизащия лъч L с пречупения L' (пример b). Tочка Q определя местоположението на задната главна равнина P на оптичната система.
H - задна главна точка;
F - главен заден фокус;
r - разстояние между задната леща 2 и фокалната равнина (тираж);
f - резултантно за системата фокусно разстояние, съответно много по-дълго и много по-късо от разстоянието r.
