Evaluators

Los Evaluators son primitivas sumisnistradas por OpenGL para evaluación polinomial de curvas y superficies de Bézier.

Los Evaluators de OpenGL nos permiten especificar una superficie solo usando sus puntos de control, podemos crear superficies compuestas por puntos, modelos de alambre (wireframe) o dibujar modelos sombreados (shaded) ya que los vectores normales a la superficie son calculados en forma automatica, y hasta superficies con la aplicacion de Texturas.

El procedimiento para usar evaluators es:

Especificar los puntos de control
Definir el Evaluators con glMap2f()
Activar el Evaluators con glEnable()
Si uno desea costruir una superficie wireframe invocar glEvalCoord2() o directamente usar glMapGrid2() y glEvalMesh2() para modelos shading o con la aplicacion de texturas.

Puntos de Control

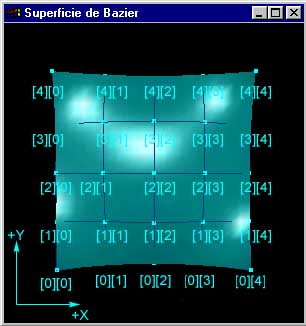

Ubicacion de los puntos de control de la superficie de Bézier de 5x5.

Los puntos de control estan dados de la siguiente forma ctrlpoints[5][5][3].

[3]=(0,1,2) me indican las cordenadas x, y, z de cada punto.
[5]=(0,1,2,3,4) columnas, j=0,1,2,3,4.
[5]=(0,1,2,3,4) filas, i=0,1,2,3,4.

Definir el Evaluators

Usar glMap2f() para definir un Evaluator 2D de OpenGL.

Sintaxis: void glMap2f(GLenum target, TYPEu1, TYPEu2, GLint ustride, GLint uorder, TYPEv1, TYPEv2, GLint vstride, GLint vorder, TYPE points);

En mi ejemplo tenemos:

glMap2f(GL_MAP2_VERTEX_3,0,1,3,5,0,1,15,5,&ctrlpoints[0][0][0])
GL_MAP2_VERTEX_3 = Tipo del punto de control, coordenadas x,y,z de los vertices.
0 = el valor mas bajo del parametro u.
1 = el valor mas alto del parametro u.
5 = dimencion en la direccion u, en este caso 5.
3 = es el numero de datos por punto de control, en este caso 3 ya que tenemos x,y,z.
0 = el valor mas chico de v
1 = el valor mas grande de v.
15 = distancia entre los puntos en ctrlpoints, en este caso 3*5 = 15.
5 =  dimencion en la direccion v.
&ctrlpoints[0][0][0]=es el array que contiene los puntos de control.

Activar el Evaluators

Este se activa con glEnable(GL_MAP2_VERTEX_3)

Tipo de superficie a dibujar

Con glMapGrid2f(20, 0.0, 1.0, 20, 0.0, 1.0), me crea una grilla con 20 puntos que estan comprendidos entre 0.0 y 1.0, eso para u y v.

Bueno con glEvalMesh2(GL_FILL, 0, 20, 0, 20) me dibuja la superficie en modo shaded y con glEvalMesh2(GL_LINE, 0, 20, 0, 20) en modo wireframe (solo lineas).

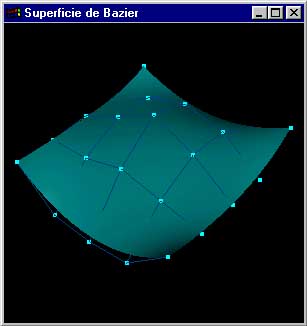

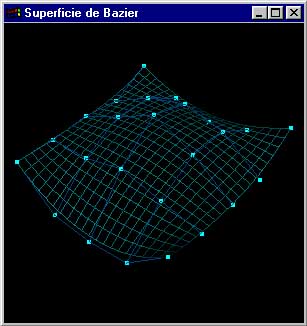

Modo wireframe Modo shaded

Con glEnable(GL_AUTO_NORMAL) le indicamos que me calcule en forma automatica las normales, para utilizar el modo de dibujo shaded y con glEnable(GL_NORMALIZE) hace que estas normales esten normalizadas (es decir vectores de modulo 1.0).

Código Fuente

/*
 OpenGL Evaluators
 Autor : Ramiro Alcocer
 Email : valcoey@hotmail.com
 www   : www.oocities.org/valcoey/index.html
*/

#include <windows.h>
#include <GL/gl.h>
#include <GL/glu.h>
#include <GL/glut.h>
#include <math.h>

//puntos de control de la superficie de Bezier
GLfloat ctrlpoints[5][5][3] = {
    {{-2.0, -2.0, 0.5},
     {-1.0, -2.0, -0.4},
     {0.0, -2.0, -0.5},
     {1.0, -2.0, -0.4},
     {2.0, -2.0, 0.5}},
    {{-2.0, -1.0, 0.5},
     {-1.0, -1.0, 0.5},
     {0.0, -1.0, 0.75},
     {1.0, -1.0, 0.5},
     {2.0, -1.0, 0.25}},
    {{-2.0, 0.0, 0.6},
     {-1.0, 0.0, 1.0},
     {0.0, 0.0, 1.5},
     {1.0, 0.0, 1.0},
     {2.0, 0.0, 0.26}},
    {{-2.0, 1.0, 0.5},
     {-1.0, 1.0, 1.0},
     {0.0, 1.0, 1.25},
     {1.0, 1.0, 1.0},
     {2.0, 1.0, 0.25}},
    {{-2.0, 2.0, 1.0},
     {-1.0, 2.0, 0.5},
     {0.0, 2.0,  0.25},
     {1.0, 2.0,  0.5},
     {2.0, 2.0, 1.0}}
};

//propiedades del material
GLfloat mat_ambient[] = {0.0f, 0.05f, 0.06f, 1.0f};
GLfloat mat_diffuse[] = {0.0f, 0.50980392f, 0.50980392f, 1.0f};
GLfloat mat_specular[] = {0.90196078f, 0.90196078f, 0.90196078f, 1.0f};

//angulos de rotacion
GLfloat rotx = 0.0;
GLfloat roty = 0.0;
GLfloat rotz = 0.0;

//parametros de la fuente de luz
void initlights(void)
{
 //propiedades de la fuente de luz
 GLfloat ambient[] = { 0.2f, 0.2f, 0.2f, 1.0f };
 GLfloat diffuse[] = { 1.0f, 1.0f, 1.0f, 1.0f };
 GLfloat position[] = { 0.0f, 0.0f, 1.0f, 0.0f };

 glLightfv(GL_LIGHT0, GL_AMBIENT, ambient);
 glLightfv(GL_LIGHT0, GL_DIFFUSE, diffuse);
 glLightfv(GL_LIGHT0, GL_POSITION, position);
 glEnable(GL_LIGHTING);
 glEnable(GL_LIGHT0);
}

//dibuja los puntos de control de la superficie
void DrawPoints(void)
{
 int i,j;

 glPushAttrib( GL_LIGHTING_BIT );
 glDisable( GL_LIGHTING );

 //cambio el tamaño del pexels para hacerlo mas visible
 glPointSize(4.0f);

 //dibujo todos los puntos de control de la superficie
 glColor3f( 0.0, 1.0, 1.0);
 glBegin(GL_POINTS);
 for(j=0; j<5; j++)
    for (i=0; i<5; i++)
       glVertex3fv(ctrlpoints[j][i]);
 glEnd();

 glColor3f( 0.0, 0.25, 0.5);
 glBegin(GL_LINES);
 for (j=0; j<4; j++)
     for (i=0; i<4; i++)
         {
         glVertex3fv(ctrlpoints[j][i]);
         glVertex3fv(ctrlpoints[j][i+1]);
         }
  for (i=0; i<4; i++)
     for (j=0; j<4; j++)
         {
         glVertex3fv(ctrlpoints[j][i]);
         glVertex3fv(ctrlpoints[j+1][i]);
         }
 glEnd();

 glPopAttrib();
}


//dibuja la superficie
void display(void)
{
 glClear (GL_COLOR_BUFFER_BIT | GL_DEPTH_BUFFER_BIT);
 glMatrixMode( GL_MODELVIEW_MATRIX );

 glLoadIdentity();

 glTranslated(0.0, 0.0, -12.0);
 glRotatef(rotx, 1.0, 0.0, 0.0);
 glRotatef(roty, 0.0, 1.0, 0.0);
 glRotatef(rotz, 0.0, 0.0, 1.0);

 //material para la superficie de Bezier
 glMaterialfv (GL_FRONT, GL_AMBIENT, mat_ambient);
 glMaterialfv (GL_FRONT, GL_DIFFUSE, mat_diffuse);
 glMaterialfv (GL_FRONT, GL_SPECULAR, mat_specular);
 glMaterialf (GL_FRONT, GL_SHININESS, 128.0f);

 glEvalMesh2(GL_FILL, 0, 20, 0, 20);

 DrawPoints();

 glFlush();
}

void init(void)
{
 glClearColor (0.0, 0.0, 0.0, 1.0);
 glEnable (GL_DEPTH_TEST);
 glMap2f(GL_MAP2_VERTEX_3,
         0, 1, 3, 5,0, 1, 15, 5,
         &ctrlpoints[0][0][0]);
 //activa el evaluador
 glEnable(GL_MAP2_VERTEX_3);
 glEnable(GL_AUTO_NORMAL);
 glEnable(GL_NORMALIZE);
 //me crea una grilla de 400 puntos (20x20)
 glMapGrid2f(20, 0.0, 1.0, 20, 0.0, 1.0);
 initlights();
}

void reshape(int w, int h)
{
 glViewport (0, 0, (GLsizei) w, (GLsizei) h);
 glMatrixMode (GL_PROJECTION);
 glLoadIdentity ();
 gluPerspective(30, (GLfloat) w/(GLfloat) h, 1.0, 50.0);
 glMatrixMode (GL_MODELVIEW);
}

void keyboard(unsigned char key, int x, int y)
{
   switch (key) {
   case '1':
      rotx = rotx + 10.0f;
      glutPostRedisplay();
      break;
   case '2':
      rotx = rotx - 10.0f;
      glutPostRedisplay();
      break;
   case '3':
      roty = roty + 10.0f;
      glutPostRedisplay();
      break;
   case '4':
      roty = roty - 10.0f;
      glutPostRedisplay();
      break;
   case '5':
      rotz = rotz + 10.0f;
      glutPostRedisplay();
      break;
   case '6':
      rotz = rotz - 10.0f;
      glutPostRedisplay();
      break;
   case 27:
      exit(0);
      break;
   }
}

int main(int argc, char** argv)
{
 glutInit(&argc, argv);
 glutInitDisplayMode (GLUT_SINGLE | GLUT_RGB | GLUT_DEPTH);
 glutInitWindowSize (300, 300);
 glutInitWindowPosition (100, 100);
 glutCreateWindow ("Superficie de Bazier");
 init ();
 glutReshapeFunc(reshape);
 glutKeyboardFunc(keyboard);
 glutDisplayFunc(display);
 glutMainLoop();
 return 0;
}

valcoey@hotmail.com

Ramiro Alcocer, 2001
