El siguiente programa fue hecho por Herling Gonzalez Alvarez, que visualiza un
Campo Magnetico utilizando OpenGL.
Email: gherling@lycos.com

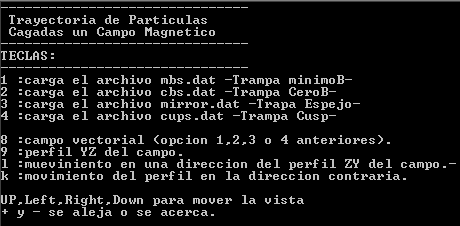

Pantalla de opciones del programa
Campo Magnetico

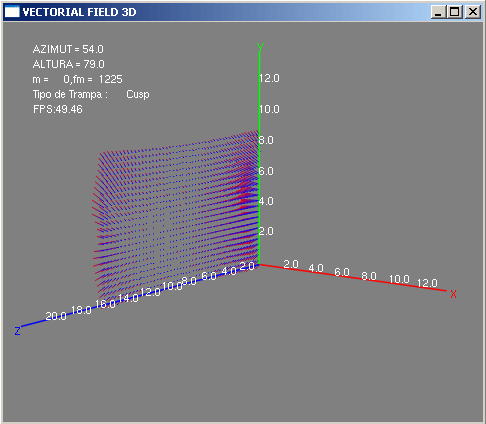

Perfil del Campo
Esta es una porcion del archivo de datos a graficar, si te interesa el archivo completo para probarlo, dame tu direccion de mail y te lo envio, no lo pongo en la pagina por ser algo pesadito.
0 0 0 -5188 -5207 -97.88 0 0 0.3158 -5081 -5099 339.5 0 0 0.6316 -4871 -4893 660.3 0 0 0.9474 -4596 -4626 872.6 0 0 1.2631 -4286 -4331 995.9 0 0 1.5789 -3963 -4025 1054 0 0 1.8947 -3645 -3723 1066 0 0 2.2107 -3342 -3429 1045 0 0 2.5267 -3061 -3149 1001 0 0 2.8417 -2803 -2887 940.3 0 0 3.1577 -2569 -2644 869.8 0 0 3.4737 -2358 -2420 794.4 0 0 3.7897 -2169 -2215 719.1 0 0 4.1057 -2001 -2031 646.4 0 0 4.4207 -1850 -1870 576.4 0 0 4.7367 -1717 -1729 508.4 0 0 5.0527 -1600 -1608 442.3 0 0 5.3687 -1499 -1504 377.9 0 0 5.6837 -1414 -1417 315.4 0 0 5.9997 -1344 -1347 254.4 0 0 6.3157 -1289 -1291 194.8 0 0 6.6317 -1248 -1249 136.1 0 0 6.9477 -1221 -1222 77.53 0 0 7.2627 -1207 -1208 18.32 0 0 7.5787 -1207 -1208 -42.78 |
Codigo fuente: aqui
//
// field2.cpp
// Visulizacion del Campo Magnetico
// desde los archivos mds.dat y cbs.dat (minino y cero B)
// Herling Gonzalez Alvarez
// marzo de 2002
// gherling@lycos.com
//
#include <iostream.h>
#include <fstream.h>
#include <stdlib.h>
#include <stdio.h>
#include <string.h>
#include <math.h>
#include <GL/glut.h>
#ifndef M_PI
#define M_PI 3.141592653589793238E0
#endif
int frame=0, time=0, timebase=0;
float fps;
int w,h;
//numero de nodos por dimension para el campo magnetico
const int N=30625,nx=25,ny=25,nz=49;
int m=0,fm=ny*nz,set=0;
const char *stick[]={"2.0","4.0","6.0","8.0","10.0","12.0","14.0",
"16.0","18.0","20.0"};
static char label[100];
char *name="ninguna";
double dt=0.01;
double theta=45.0,rho=45.0,t=0.0,distancia=100.0,xc=0.0,zc=0.0,yc=0.0;
double x[1000],y[1000],z[1000];
double pos[30625][6];
void setFieldDat(int caso)
{
ifstream infield;
switch (caso) {
case 1: infield.open("mbs.dat");break;
case 2: infield.open("cbs.dat");break;
case 3: infield.open("mirrors.dat");break;
case 4: infield.open("cupss.dat");break;
}
for(register int i=0;i<N;i++)
{
infield >> pos[i][0] >> pos[i][1] >> pos[i][2] \
>> pos[i][3] >> pos[i][4] >> pos[i][5];
}
infield.close();
}
/*void arrow(double ax, double ay, double az)
{
glPushMatrix();
glTranslatef(ax,ay,az);
glBegin(GL_LINES);
glVertex3d( 0.0, 0.1, 0.0);
glVertex3d( 0.1, 0.0, 0.0);
glVertex3d( 0.0, 0.1, 0.0);
glVertex3d( -0.1, 0.0, 0.0);
glEnd();
glPopMatrix();
}
*/
void allField()
{
double f = 15000.0 ;
glBegin(GL_LINES);
for(register int i=0;i<N;i++)
{
glColor3f(0.0f, 0.0f, 1.0f);
glVertex3d(pos[i][0],pos[i][1],pos[i][2]);
glColor3f(1.f, 0.f, 0.0f);
glVertex3d(pos[i][0]+pos[i][3]/f,pos[i][1]+pos[i][4]/f,
pos[i][2]+pos[i][5]/f);
}
glEnd();
}
void zyField()
{
register int mm=m,fmm=fm;
float f = 15000.0 ;
glBegin(GL_LINES);
for(mm;mm<fmm;mm++)
{
glColor3f(0.0,0.0,1.0);
glVertex3d(pos[mm][0],pos[mm][1],pos[mm][2]);
glColor3f(1.0,0.0,0.0);
glVertex3d(pos[mm][0]+pos[mm][3]/f,pos[mm][1]+pos[mm][4]/f,
pos[mm][2]+pos[mm][5]/f);
/* arrow(pos[mm][0]+pos[mm][3]/f,pos[mm][1]+pos[mm][4]/f,
pos[mm][2]+pos[mm][5]/f);*/
}
glEnd();
}
void pointField()
{
glPointSize(1.0);
glBegin(GL_POINTS);
for(int p=0;p<N;p++)
{
glColor3f(1.0, 1.0, 0.0);
glVertex3d(pos[p][0],pos[p][1],pos[p][2]);
}
glEnd();
}
void setViewField(int caso)
{
switch (caso){
case 8: allField();break;
case 9: zyField();break;
case 0: pointField();break;
}
}
void inline drawString (char *s)
{
unsigned int i;
for (i = 0; i < strlen (s); i++)
glutBitmapCharacter (GLUT_BITMAP_HELVETICA_10, s[i]);
}
void init()
{
glClearColor (0.5,0.5,0.5,1.0);
//glClearColor (0.,0.,0.,0.0);
}
void changeSize(int w1, int h1)
{
if(h1 == 0) h1 = 1;
w = w1;
h = h1;
glViewport(0, 0, w, h); // Se va a usar toda la ventana para
// mostrar gráficos.
glMatrixMode(GL_PROJECTION);// Activamos la matriz de proyeccion.
glLoadIdentity(); // reseteamos la matrix de
// projection (stack=1).
gluPerspective( 15, // Ángulo de visión.
(float)w/(float)h, // Razón entre el largo y el ancho,
// para calcular la perspectiva.
0.0001, // Cuan cerca se puede ver.
1000); // Cuan lejos se puede ver.
glMatrixMode(GL_MODELVIEW); // Escogemos la matriz de vista
glLoadIdentity();
gluLookAt(xc,yc,zc, // Desde donde miramos.
4.25, 4.25, 7.5, // Hacia donde miramos.
0.0, 1.0, 0.0); // Que eje es el que esta hacia arriba
}
void setOrthographicProjection() {
// glClearColor (0.5,0.5,0.5,1.0);
// cambiamos a modo de proyecion
glMatrixMode(GL_PROJECTION);
// guardamos la matriz anterior que contiene la
// configuracion de la perspectiva de proyecion.
glPushMatrix();
// reseteamos la matriz
glLoadIdentity();
// Se crea una projection ortografica 2D
gluOrtho2D(0, w, 0, h);
// se invierte el eje y, es decir, hacia abajo es positivo
glScalef(1, -1, 1);
// se mueve el origen de la esquina inferior izq.
// hacia la esquina superior del mismo lado.
glTranslatef(0, -h, 0);
glMatrixMode(GL_MODELVIEW);
}
void resetPerspectiveProjection() {
//Configura la matriz actual ha GL_PROJECTION
glMatrixMode(GL_PROJECTION);
//restaura la configuracion anterior
glPopMatrix();
// retorna ha la matrix GL_MODELVIEW
glMatrixMode(GL_MODELVIEW);
}
long double Bfield(double x)
{
long double b;
return b;
}
void renderScene(void)
{
glClear(GL_COLOR_BUFFER_BIT | GL_DEPTH_BUFFER_BIT);
// Guarda la matriz actual en un stack
glPushMatrix();
// Activar lineas con Antialiasing
glEnable(GL_LINE_SMOOTH);
glEnable(GL_BLEND);
glBlendFunc(GL_SRC_ALPHA, GL_ONE_MINUS_SRC_ALPHA);
glHint(GL_LINE_SMOOTH_HINT,GL_DONT_CARE);
glLineWidth(0.5);
//----------------------------------------- View Magnetic Field ---->
setViewField(set);
//----------------------------------------- View Magnetic Field ----<
//----------------------------------------- Moving Particles - LeapFrog -->
// setViewMoving();
//----------------------------------------- Moving Particles - LeapFrog --<
//-------------------------------AXIS-XYZ-------->
glLineWidth(1.5);
glBegin(GL_LINE_STRIP);
glColor3f(1.0,0.0,0.0);
glVertex3f(0.0,0.0,0.0);
glVertex3f(14.0,0.0,0.0);
glEnd();
glBegin(GL_LINE_STRIP);
glColor3f (0.0,1.0,0.0);
glVertex3f(0.0,0.0,0.0);
glVertex3f(0.0,14.0,0.0);
glEnd();
glBegin(GL_LINE_STRIP);
glColor3f(0.0,0.0,1.0);
glVertex3f(0.0,0.0,0.0);
glVertex3f(0.0,0.0,22.0);
glEnd();
//-------------------------------AXIS-XYZ--------<
//---------- STICKS DE ESCALA PARA LOS EJES------>
glColor3f (1.0,1.0,1.0);
for(int j=1;j <= 6;j++)
{
sprintf(label,stick[j-1]);
glRasterPos3f ( float(j*2.0),0.0,0.0);
drawString (label);
}
for(int k=1;k<=6;k++)
{
sprintf(label,stick[k-1]);
glRasterPos3f (0.0,float(k*2.0),0.0);
drawString (label);
}
for(int l=1;l<=10;l++)
{
sprintf(label,stick[l-1]);
glRasterPos3f (0.0,0.0,float(l*2.0));
drawString (label);
}
glColor3f (1.0,0.0,0.0);
sprintf(label,"X");
glRasterPos3f(14.0,-0.5,-0.5);
drawString (label);
glColor3f (0.0,1.0,0.0);
sprintf(label,"Y");
glRasterPos3f(-0.5,14.0,-0.5);
drawString (label);
glColor3f (0.0,0.0,1.0);
sprintf(label,"Z");
glRasterPos3f(-0.5,-0.5,22.0);
drawString (label);
//---------- STICKS DE ESCALA PARA LOS EJES------<
glPopMatrix(); // Recupera la matriz guardada en el stack
//------------------------------------------- INTERFACE ORTOGRAFICA ---->
setOrthographicProjection();
glPushMatrix();
glLoadIdentity();
glColor3f(10.0f,1.0f,1.0f);
sprintf(label,"FPS:%5.2f",fps);
glRasterPos2f (30.0,90.0);
drawString (label);
sprintf (label, "AZIMUT = %4.1f",theta);
glRasterPos2f (30,30.0);
drawString (label);
sprintf (label, "ALTURA = %4.1f",rho);
glRasterPos2f (30,45.0);
drawString (label);
sprintf (label, "m = %5d,fm = %5d ",m,fm);
glRasterPos2f (30,60.0);
drawString (label);
sprintf (label, "Tipo de Trampa :%10s",name);
glRasterPos2f (30,75.0);
drawString (label);
glPopMatrix();
resetPerspectiveProjection();
//------------------------------------------- INTERFACE ORTOGRAFICA ----
glutSwapBuffers();
}
void keyboard_1(unsigned char key, int x, int y)
{
int nodos;
nodos = nx*nz;
switch (key) {
case 27: exit(0); break;
case '-': distancia += 1.0; break;
case '+': distancia -= 1.0; break;
case '1': setFieldDat(1);name=" Minimo B"; break;
case '2': setFieldDat(2);name=" Cero B"; break;
case '3': setFieldDat(3);name=" Espejo"; break;
case '4': setFieldDat(4);name=" Cusp"; break;
case '0': set=0; break;
case '9': set=9; break;
case '8': set=8; break;
case 'l':case 'L': m+=nodos; fm+=nodos;
if(m>(N-nodos))
{
m=0;
fm=nodos;
}
break;
case 'k':case 'K': m-=nodos; fm-=nodos;
if(m<0)
{
m=N-nodos;
fm=N;
}
break;
}
}
void keyboard_2(int key, int x, int y)
{
switch (key) {
case GLUT_KEY_LEFT : theta += 1.0;break;
case GLUT_KEY_RIGHT : theta -= 1.0;break;
case GLUT_KEY_UP : rho -= 1.0;break;
case GLUT_KEY_DOWN : rho += 1.0;break;
}
}
void viewCam(double theta, double rho)
{
xc = distancia*cos(theta*M_PI/180.0)*sin(rho*M_PI/180.0);
zc = distancia*sin(theta*M_PI/180.0)*sin(rho*M_PI/180.0);
yc = distancia*cos(rho*M_PI/180.0);
glLoadIdentity();
gluLookAt(xc,yc,zc,
4.25, 4.25, 7.5,
0.0, 1.0, 0.0);
}
void idle()
{
t += 0.25;
if(theta > 360 || theta < -360) theta=0.0;
if(rho > 360 || rho < -360) rho=0.0;
viewCam(theta,rho);
frame++;
time=glutGet(GLUT_ELAPSED_TIME);
if (time - timebase > 1000)
{
fps=frame*1000.0/(time-timebase);
timebase = time;
frame = 0;
}
glutPostRedisplay();
}
int main(int argc, char **argv)
{
x[0] = 4.5;
y[0] = 4.5;
z[0] = 7.0;
cout<< "-------------------------------"<<endl;
cout<< " Trayectoria de Particulas "<<endl;
cout<< " Cagadas un Campo Magnetico "<<endl;
cout<< "-------------------------------"<<endl;
cout<< "TECLAS:"<<endl;
cout<< "-------------------------------"<<endl;
cout<< "1 :carga el archivo mbs.dat -Trampa minimoB-"<<endl;
cout<< "2 :carga el archivo cbs.dat -Trampa CeroB-"<<endl;
cout<< "3 :carga el archivo mirror.dat -Trapa Espejo-"<<endl;
cout<< "4 :carga el archivo cups.dat -Trampa Cusp-"<<endl;
cout<< " "<<endl;
cout<< "8 :campo vectorial (opcion 1,2,3 o 4 anteriores)."<<endl;
cout<< "9 :perfil YZ del campo."<<endl;
cout<< "l :mueviniento en una direccion del perfil ZY del campo.-"<<endl;
cout<< "k :movimiento del perfil en la direccion contraria."<<endl;
cout<< " "<<endl;
cout<< "UP,Left,Right,Down para mover la vista"<<endl;
cout<< "+ y - se aleja o se acerca."<<endl;
glutInit(&argc, argv);
glutInitDisplayMode(GLUT_DEPTH | GLUT_DOUBLE | GLUT_RGBA);
glutInitWindowPosition(320,320);
glutInitWindowSize(480,400);
glutCreateWindow("VECTORIAL FIELD 3D");
init();
glutReshapeFunc(changeSize);
// glutFullScreen();
glutKeyboardFunc(keyboard_1);
glutSpecialFunc(keyboard_2);
glutIdleFunc(idle);
glutDisplayFunc(renderScene);
glutMainLoop();
return 0;
}
|
