Vaak willen mensen het uiterste uit hun versterker halen. Dit
gaat vaak ten kosten van de Tweeter die de hoge tonen weergeeft.
Dit komt doordat je bij het overbelasten van je versterker het
uitgangs signaal vervormd. Dit handige circuit geeft precies weer
waneer de versterker aan het zogehete "Clippen" is. Het

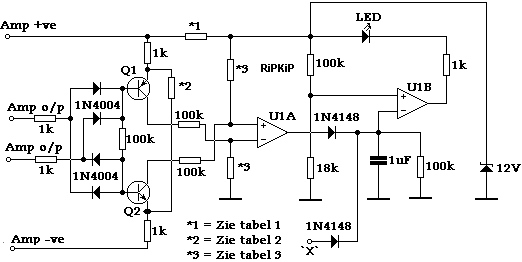

is een stuk goedkoper dan een nieuwe tweeter!! Hieronder zie je
het schakelschema;
Klik HIER voor het schakelschema.
Q1 en Q2 worden hier als
detectoren gebruikt. Q1 is voor de positieven peaken en Q2 voor
de negative peaken. Q1 = BC640 PNP en Q2 = BC639 NPN. Een
zwaardere, indien nodig, kan natuurlijk ook!
U1 is een goedkope dual opamp, de
LM1458. Let hierbij wel even op de pin bezetting.....
| Tabel 1 |
Tabel 2 |
Tabel 3 |
| Voedings
spanning |
Weerstand |
Vermogen |
| +/- 20 |
390 Ohm |
0.5 Watt |
| +/- 30 |
820 Ohm |
0.5 Watt |
| +/- 35 |
1k Ohm |
1 Watt |
| +/- 40 |
1.2k Ohm |
1 Watt |
| +/- 50 |
2.2k Ohms |
2 Watts |
| +/- 60 |
2.7k Ohms |
2 Watts |
| +/- 80 |
3.3k Ohms |
2 Watts |
|
| Voedings
spanning |
Weerstand |
Vermogen |
| +/- 20 |
12k Ohm |
0.25 Watt |
| +/- 30 |
18k Ohm |
0.5 Watt |
| +/- 35 |
22k Ohm |
0.5 Watt |
| +/- 40 |
25k Ohm |
0.5 Watt |
| +/- 50 |
33k Ohm |
0.5 Watt |
| +/- 60 |
39k Ohm |
0.5 Watt |
| +/- 70 |
47k Ohm |
1 Watt |
| +/- 80 |
51k Ohm |
1 Watt |
|
| Voedings
spanning |
Weerstand |
| +/- 20 |
33k Ohms |
| +/-
30 |
27k Ohms |
| +/-
35 |
22k Ohms |
| +/-
40 |
18k Ohms |
| +/-
50 |
15k Ohms |
| +/-
60 |
12k Ohms |
| +/-
70 |
10k Ohms |
| +/-
80 |
10k Ohms |
|
Op de ingang `X` kan je nog meer
versterkers aansluiten. Je ziet dan waneer er 1 van de
versterkers aan het clippen in. Het mooiste is voor elke
versterker een eigen circuit.....
|
