Met dit schema kan je eenvoudig zien of een kristal nog werkt. Het is niet meer dan een oscillator schema. Wanneer het kristal werkt zal het met een RF signaal de eerste transistor laten geleiden. Hierna wordt het signaal omgezet in een DC signaal. Dit signaal zorgt er weer voor dat de tweede transistor gaat geleiden, met als gevolg dat er een LED zal gaan branden. De RFC is 10 wikkelingen door een ferriet-kraal (dit is geen kritisch component, waardes mogen varieren). Het enige min puntje aan dit schema is dat het niet helemaal betrouwbaar is wanneer je een kristal onder de 3MHz wilt testen. Maar hiernaast heeft dit schema ook een pluspuntje: het kan ook keramische resonantoren testen!
Tip: plaatst een druktoets ("test toets") tussen de voeding en de tester
zelf!

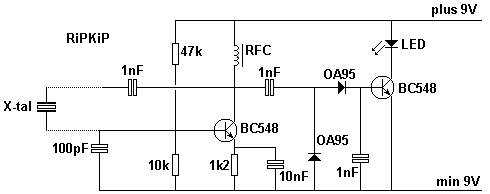

Hieronder vind je het schema:
|
