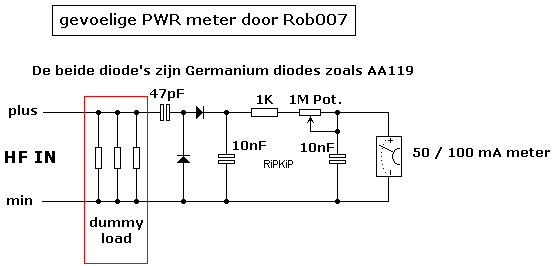

Met dit eenvoudige
schema is het mogelijk om bij een klein zendertje te meten of
er daadwerkelijk ook hoogfrequentie straling uit de antenne
komt. Wanneer er HF uit de antenne komt zal dit metertje
uitslaan, de mate waarin hij uitslaat geef de sterkte van het
HF signaal aan. Doordat er in dit schema een 1M potmeter is
opgenomen, heb je een instelbaar meetbereik. Als metertje zal
bijna elk meterje voldoen, heb je dus nog wat liggn hang het
er gerust aan. Voor
de weerstand geldt een algemene HF regel: deze moeten koolstof
zijn, metaalfilm niet geschikt! Als je dit schema bekijkt zie
je helemaal links de opstelling van drie weerstanden. Deze
vormen het dummyload, een soort kunstmatige antenne die het
vermogen van de zender opneemt zodat de transistor niet zal
doorbranden. Wat voor waardes je voor deze weerstanden kiest
kan variëren. Wat vast staat is dat het totaal 50 ohm moet
zijn! Dus dit kan met twee weerstanden van 100 ohm of drie
weerstanden van 150. Ik ga ervanuit dat de wet van ohm bij
jullie allen bekent is. Neem voor deze weerstanden een
vermogen van 2 watt per stuk. Dit levert namelijk bij drie
stuks van 150 ohm een vermogen op van 6 Watt. Dit is genoeg
vermogen om de straling van een klein zendertje op te vangen.
|
