Iedereen is wel
benieuwd naar hoeveel Watt vermogen zijn of haar zender
uitzend. De meeste meters zijn redelijk prijzig dus vandaar
hier een simpele manier om een indicatie te krijgen van je
zendvermogen.
Het
idee erachter: De HF komt binnen waarna het vervolgens een
weerstand tegen komt die als dummyload werkt om ervoor de
zorgen dat je eindtransistor niet opgeblazen wordt, let op dat
de dummyload het vermogen van je zender aan kan! Zie HIER meer
over het hoe en wat van een dummyload. Vervolgens komt de HF

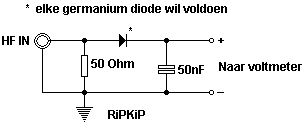

bij de germanium diode aan waardoor er een DC voltage ontstaat
op de meetpunten rechts in het schema. Om meteen de verwarring
over de HF aansluiting uit de weg te nemen hetvolgende: op de
bovenste horizontale lijn sluit je helemaal links de kern van
de coax kabel aan en op de onderste horizontale lijn sluit je
de mantel van de coax kabel aan. Hoe bepaal ik
nou aan de hand van het voltage het vermogen?
Hierbij komt een klein beetje rekenwerk kijken: (
U * U ) / R = Vermogen in Watt U =
Het voltage wat je afleest op je voltmeter
R is de weerstand, wat dus hier in het schema 50 Ohm is. Voorbeeld:
je meet 3.46 Volt --> ( 3.46 * 3.46 ) / 50 = 0,24 Watt (=
240 mW)
|
