อุปกรณ์ที่ใช้ในการต่อระหว่างเครือข่ายมีมากมายหลายรูปแบบ เพื่อทำให้ระบบเครือข่ายขยายวงกว้างออกไป การขยายนี้ทำให้การใช้งานเป็นไปอย่างกว้างขวาง อุปกรณ์ประกอบที่สำคัญประกอบด้วย

1) เครื่องบริการปลายทาง การขยายเครื่องบริการปลายทางของระบบออกไปจะเสมือนการต่อแบบ RS232 ออกมาจากแม่ข่าย (host) แต่ข้อดีคือ ใช้เครือข่ายเป็นตัวเชื่อมต่อได้ทำให้ผู้ใช้เครื่องบริการปลายทางสามารถเลือกไปยังแม่ข่ายตัวใดในเครือข่าย ก็ได้ โครงสร้างการต่อเครื่องให้บริการปลายทางเป็นดังรูปที่ 1

รูปที่ 1 ตัวอย่างการต่อเชื่อมเครื่องบริการปลายทาง

2) เครื่องบริการงานพิมพ์ เป็นอุปกรณ์เชื่อมต่อกับเครือข่ายเพื่อทำให้การต่อเครื่องพิมพ์เข้ากับเครือข่ายได้หลายเรื่อง ในการใช้งานผู้ใช้ที่อยู่บนเครือข่ายสามารถเลือกใช้เครื่องพิมพ์เครื่องใดก็ได้ โดยการส่งแฟ้มออกมาพิมพ์ เครื่องบริการงานพิมพ์มีบัฟเฟอร์เพื่อจัดลำดับการพิมพ์ได้

รูปที่ 2 ตัวอย่างการต่อเชื่อมเครื่องบริการงานพิมพ์ในระบบเครือข่าย

3) เครื่องบริการซีดีรอม เป็นอุปกรณ์อ่านซีดีรอมเพื่อกำหนดเป็นฐานข้อมูลกลางเพื่อให้เครือข่ายเชื่อมกับตัวอ่างซีดีรอม ผู้ใช้ในเครือข่ายสามารถเรียกค้นข้อมูลจากฐานข้อมูลซีดีรอมได้ ปกติเครื่องบริการซีดีรอมจะประกอบด้วยตัวอ่านซีดีรอมซึ่งสามารถอ่านได้หลายแผ่น เพื่อสร้างเป็นฐานข้อมูลขนาดใหญ่

รูปที่ 3 ตัวอย่างการต่อเชื่อมเครื่องบริการซีดีรอม

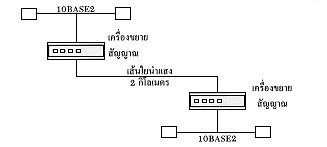

4) เครื่องขยายสัญญาณ เครื่องขยายสัญญาณเป็นอุปกรณ์เพื่อใช้ในการเปลี่ยนตัวกลาง นำสัญญาณจากตัวกลางหนึ่งไปอีก ตัวกลางหนึ่ง เช่น จากเส้นใยนำแสงมายังสายโคแอกเชียล หรือการเชื่อมต่อระหว่างตัวกลางเดียวกันก็ได้ การใช้เครื่องขยาย สัญญาณจะทำให้เครือข่ายทั้งสองข้างเสมือนเชื่อมกัน เครื่องขยายสัญญาณจะไม่มีการกันข้อมูล เพราะสัญญาณจะวิ่งทะลุถึงกัน ได้หมด แต่จะมีประโยชน์ในการเชื่อมความยาวให้ยาวขึ้น เช่น เท็นเบสที มีความยาว 185 เมตร ถ้าผ่านเครื่องขยายสัญญาณ ก็จะทำให้ยาวขึ้นได้อีก 185 เมตร ลักษณะการต่อเครื่องขยายสัญญาณเป็นดังรูป

รูปที่ 4 ตัวอย่างการต่อเชื่อมเครื่องขยายสัญญาณขยายความยาว

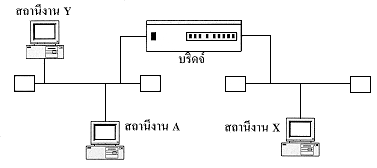

5) บริดจ์ มีลักษณะคล้ายเครื่องขยายสัญญาณ แต่จะกันสัญญาณระหว่างอุปกรณ์ในแต่ละส่วนออกจากกัน ดังรูปที่ 3 สถานีงาน Y เรียกสถานีงาน A สัญญาณข้อมูลจะไม่ผ่านไปหาสถานีงาน X บริดจ์จึงทำให้การเชื่อมต่อระหว่างเครือข่ายมีประสิทธิภาพ ลดการ ชนกันของข้อมูลลงไป บริดจ์จึงเป็นสะพานสำหรับข้อมูลสองเครือข่าย

รูปที่ 5 ตัวอย่างการต่อเชื่อมระหว่างเครือข่ายด้วยบริดจ์

6) อุปกรณ์จัดเส้นทาง หากมีการเชื่อมต่อเครือข่ายมากกว่าหนึ่งส่วนและให้มีการกำหนดเส้นทางเลือกไปยังส่วนใด หรือหาเส้นทางที่เหมาะสมในการส่งต่อไปเป็นลำดับต้องใช้อุปกรณ์ที่เรียกว่า อุปกรณ์จัดเส้นทาง ( router) อุปกรณ์จัดเส้นทางเป็นอุปกรณ์ที่จัดการเครือข่ายเพื่อให้การเดินทางของข้อมูลจากต้นทางไปยังปลายทางเป็นไปอย่างถูกต้อง

รูปที่ 6 อุปกรณ์จัดเส้นทาง
