Kable optotelekomunikacyjne
Funkcje kabla
- zabezpieczenie światłowodów przed uszkodzeniem w trakcie produkcji, instalacji i eksploatacji kabla
- zapewnienie stabilności parametrów transmisyjnych światłowodów przez cały okres eksploatacji kabla
- zapewnienie odporności kabla na działanie czynników mechanicznych i środowiskowych
Buforowanie światłowodu - pokrycia wtórne
Gołe światłowody nie są odporne na działanie czynników zewnętrznych. W wiekszosci zastosowań
nie mogą być używane bez dodatkowych zabezpieczeń ze względu na ich małe wydłurzenie zrywające
oraz wzrost tłumienności wskutek działania naprężeń rozciągających, zginających i skręcających.
Zabezpieczenie światłowodów przed wpływami otoczenia osiągamy poprzez odpowiednią konstrukcję
pokrycia wtórnego jak i metodę zestawienia wszystkich elementów kabla w strukturę spełniającą
wszystkie stawiane jej wymagania.
Ścisła tuba
Bezpośrednie nałożenie pokrycia ze specjalnego tworzywa na światłowód w pokryciu pierwotnym,
jest najprostrzym sposobem jego zabezpieczenia przed działaniem czynników zewnętrznych. Światłowód
w ścisłym pokryciu może być użyty we wszystkich konstrukcjach kabli przeznaczonych do krótkich
połączeń (wewnątrzobiektowych). W konstrukcjach tych światłowód w ścisłym pokryciu pełni
taką samą rolę, jak w luźnej tubie w kablach dalekosiężnych.

Luźna tuba
Luźna tuba jest najczęściej wytwarzana w postaci dwuwarstwowej rurki. Wewnętrzna warstwa
wykonana jest z tworzywa zapewniajacego bardzo mały współczynnik tarcia, zewnętrzna zabezpiecza
światłowód przed wpływem czynników zewnętrznych. Tuba może zawierać od jednego do kilkudziesięciu
światłowodów, a jej zadaniem jest dostateczne zabezpieczenie światłowodów przed deformaccjami oraz
wpływem sił tarcia - zbyt durze powodują powstanie makro i mikro zgięć. Luźna tuba posiada
wszystkie cechy podstawowego elementu konstrukcyjnego kabla i może być wykorzystana uniwersalnie
w różnych jego konstrukcjach.

Światłowód, bądź swiatłowody umieszczone są swobodnie we wnętrzu tuby. Długość światłowodu
jest większa niż długość tuby.

Wielkość nadmiarowej długości włókna w tubie zależy od ilości światłowodów, geometrii tuby,
sposobu jej ułożenia w kablu i jest tak dobrana aby z jednej strony naprężenia rozciągające
nie przenosiły się na włókno, z drugiej zaś aby naprężenia ściskające działające na powłokę
(niskie temperatury) nie powodowały wzrostu tłumienności światłowodu wskutek strat na makro
i mikrozgięciach. Żel hydrofobowy wypełniający tubę ma za zadanie:
- blokowanie dostępu wody do jej wnętrza
- zmniejszenie wrażliwości światłowodu na straty na mikrozgięciach dzięki właściwosciom
tiksotropowym (jest ciekły w sytuacjach dynamicznych - ruch i stały w statycznych)

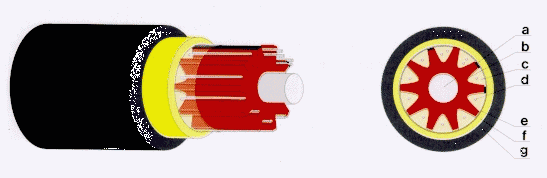

Rozeta
Rozeta jest elementem ośrodka kabla stosowanym alternatywnie do luźnej tuby. Wykonywana
najczęściej z polipropylenu, wypełniona żelem, chroni włókna przed wpływami zewnętrznymi
pozostawiając im swobodę ruchu. Rozety najczęściej wykonuje się jako dziesięcio lub
dwunasto rowkowe. Rowki ułożone są spiralnie wzdłuż elementu wytrzymałościowego kabla.
W rowku może znajdować się jeden lub kilka światłowodów. Produkcja kabla z ośrodkiem
rozetowym jest tańsza lecz kabel taki ma mniejszą wytrzymałość na uderzenia boczne od
tubowego.
- element wytrzymałościowy centrakny
- rozeta polipropylenowa
- rowek rozety
- włókno optyczne
- osłona rozety
- wzmocnienie ośrodka
- powłoka kabla
Ośrodek kabla
Tuby i elementy wypełniające nawinięte wokół centralnego elementu konstrukcyjnego tworzą
wraz z nim ośrodek kabla.
Konstrukcja ośrodka kabla z luźną tubą charakteryzuje się określonym dopuszczalnym przedziałem
naprężeń ściskających i rozciągających, w którym naprężenia te nie przenoszą się na włókna,
a jedynie powodują zmiany ich położenia wewnątrz tub. Na rysunkach przedstawiono trzy przypadki
ułożenia włókien w tubach w zależności od rodzaju naprężeń przykładanych do ośrodka kabla:
- przy naprężeniach rozciągających, włókna zajmują w tubach pozycję najbliższą osi kabla
- przy braku jakichkolwiek naprężeń, włókna przyjmują pozycję neutralną
- przy działaniu naprężeń ściskających, włókna zajmują pozycję najbardziej odległą od osi
kabla (niskie temperatury)

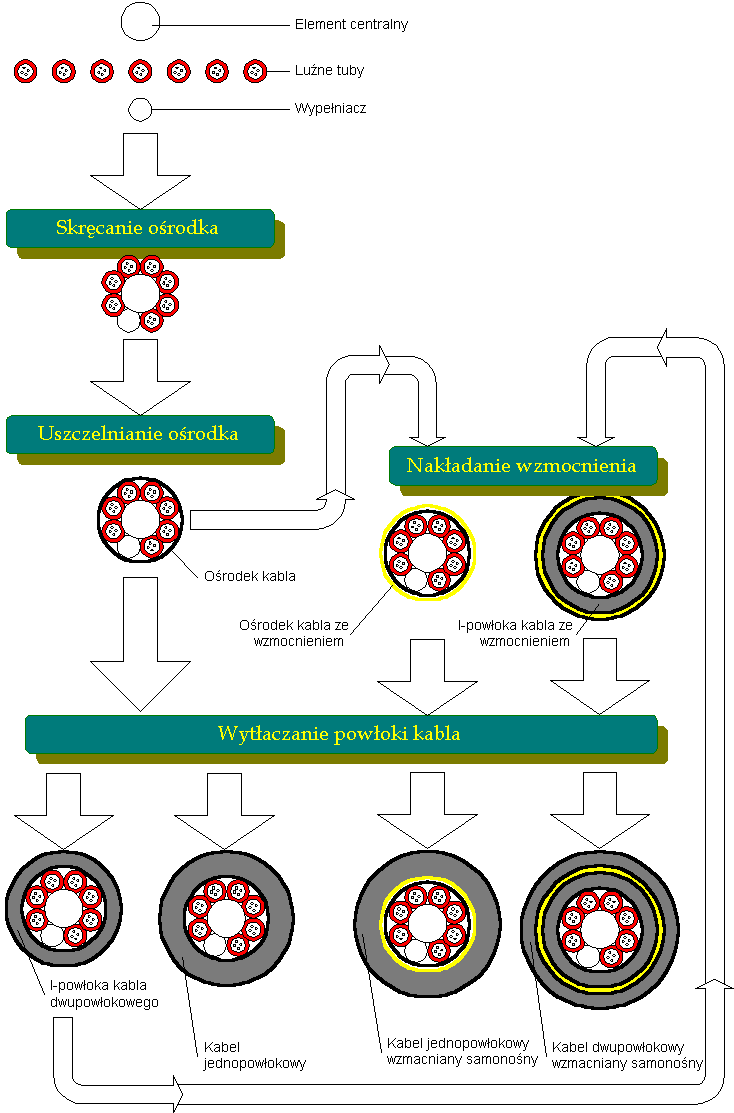

Schemat procesu produkcji kabla optotelekomunikacyjnego
Przykładowe konstrukcje kabli z Fabryki Kabli "OŻARÓW" S.A.
- Tubowe kable optotelekomunikacyjne zewnętrzne
- Tubowe kable optotelekomunikacyjne wewnątrzobiektowe
- Rozetowe kable optotelekomunikacyjne
- XOTKrd, XOTKrdD, XOTKrdDx, XzOTKrd -
zewnętrzne kanałowe wzmacniane i niewzmacniane
- XOTKrdFtlx, XOTKrdFox, XOTKrdDFox -
zewnętrzne podwodne i ziemne
- NXOTKrd, YOTKrd, NXOTKrdD, XOTKrdDnx - wewnątrzobiektowe
- VXOTKrd, YVOTKrd, VXOTKrdD, YVOTKrdD - przeciwgryzoniowe
- XOTKrdn, XzOTKrdn, XzOTKrdDn - zewnętrzne, samonośne,
ósemkowe
- Stacyjne kable optotelekomunikacyjne
- Górnicze kable optotelekomunikacyjne
