8- Tabuleiro
O tabuleiro é constituído de 85 casas de formato hexagonal, círculo ou retângulo (Figuras 1a, 1b e 1c), preenchidas nas cores branca (27 casas), preta (27 casas) e cinza (31 casas).
Figura 1a: Tabuleiro REX de casas de formato hexagonal.
Figura 1b: Tabuleiro REX de casas de formato círculo.
Figura 1c: Tabuleiro REX de casas de formato retângulo.
Genericamente, o tabuleiro consiste em n fileiras, paralelas, vizinhas e alternadas, com n e n + 1 casas, de formato qualquer, onde n é um número ímpar maior que 3. O número total de casas do tabuleiro é n2 + [(n - 1)/2]. Três casas que são vizinhas entre si possuem padrões ou cores diferentes. Os tabuleiros mostrados nas Figura 1a, 1b e 1c possuem 9 fileiras (n = 9).
CONSTRUÇÃO DE TABULEIRO REX
Lista de materiais
1- Tábua de madeira ou compensado de 28cm x 25cm x 1,0cm (Figura 2-E);
2- Impresso do arquivo ../Tabul_REX.ppt em folha A4 (210 mm x 297 mm);
3- Filme plástico transparente adesivo de 28cm x 25cm (Figura 2-C);
4- 02 ripas de madeiras de 23,2cm x 1,5cm x 1,0cm (Figura 2-B);
5- 02 ripas de madeiras de 26,2cm x 1,5cm x 1,0cm (Figura 2-B);
6- Lixa grossa (60 ou 80 "mesh");
7- Lixa fina (120 ou 150 "mesh");
8- Verniz incolor semi-fosco (200 ml);
9- Pincel;
10- Tesoura para cortar papel;
11- Cola plástica;
12- Pano seco (para aplicação do filme plástico adesivo);
13- 12 pregos (1,4cm a 1,8cm de comprimento);
14- Martelo.
Figura 2: Especificação do material para a construção do tabuleiro.
Preparação das Peças
1- Remova a aspereza e os cantos vivos da tábua (Figura 2-E) e das ripas de madeira (Figura 2-B) com a lixa grossa e depois dê acabamento com a lixa fina;
2- Aplique uma demão de verniz na tábua e ripas de madeira. Depois de seco ao toque (pelo menos 4 horas) aplique outra demão de verniz. Aguarde que as peças de madeiras estejam secas ao manuseio (pelo menos 12 horas);
3- Corte o impresso do tabuleiro REX rente ao retângulo verde (Figura 2-D);
Montagem do Tabuleiro
1- Monte de acordo com a Figura 3.
Figura 3: Montagem do tabuleiro.
a- Centralize o impresso do tabuleiro na tábua de madeira (Figura 4) e para mantê-lo fixo no centro, cole duas pontas de um dos lados menores com pouca cola;
b- Aplique o filme plástico adesivo no sentido da borda de menor lado onde está colado o impresso para o lado menor oposto (Figura 4).

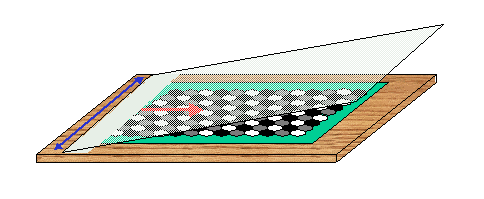

Figura 4: Aplicação do filme plástico transparente adesivo à tábua de madeira.
Nota: Aplicação do filme plástico adesivo: Descole cerca de 2cm do papel do filme adesivo e dobre 180o. Coloque sobre o tábua de madeira cobrindo toda a superfície de cima, evitando o contato da parte adesiva exposta. Passe o pano seco no sentido da seta azul da Figura 4 para colar os 2cm de filme adesivo. Com um pano seco passe no sentido da seta azul (para evitar a formação de bolhas) à medida que com a outra mão puxa o papel, lentamente, no sentido da seta vermelha da Figura 4.
c- Pregue em cada ripa 3 pregos sem atravessa-lá, um no centro e os outros dois nas extremidades, distante cerca de 1cm (Figura 3-A e B);
d- Posicione as ripas de madeira na periferia da tábua de madeira (Figura 5). Segure firme uma delas e pregue primeiro o prego do meio da ripa e depois os da extremidades. Repita a operação para as demais ripas de madeira.

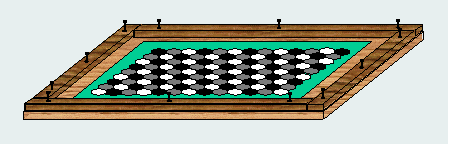

Figura 5: colocação das ripas de madeira.
Nota: Caso não queira que apareça os pregos, antes de pregar (item c) fure 0,1cm de profundidade o local a ser colocado os pregos com broca de mesmo diâmetro da cabeça dos pregos. Guarde o pó de madeira gerado. Após a colocação dos pregos, misture um pouco de cola ao pó de madeira e preencha os buracos com um pouco de excesso. Espere secar bem (24 horas) e lixe o local com lixa fina. Aplique uma demão de verniz nas ripas de madeira só na parte de cima. Após 4 a 6 horas aplique outra demão.

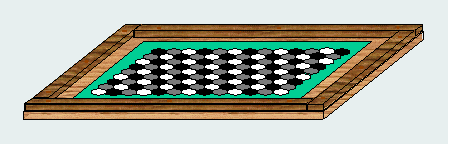

Figura 6: Tabuleiro montado.
Peças de xadrez
Existem no mercado nacional (Brasil) peças de xadrez proporcionais a esse tamanho de tabuleiro. Lembre-se de que são 1 Bispo e 7 peões a mais do que o conjunto de peças do xadrez FIDE, o que requererá 2 conjuntos de peças (Figura 7).
Figura 7: Tabuleiro e peças no início da partida.
REX via Computador
O arquivo ../Tab_REX_ini.ppt contém um tabuleiro REX com as peças na posição de início de partida. Essas peças podem ser movidas com o mouse clicando sobre elas e arrastando-as para o local desejado. Pode-se usar esse arquivo para jogar uma partida. O arquivo ../Tab_Peças_REX.ppt contém um tabuleiro REX vazio e peças de xadrez nas três cores de fundo (preto, branco e cinza). Pode-se usar esse arquivo para resolver os problemas de xadrez REX. Para acessar esse arquivo é necessário que você tenha instalado em seu computador o software POWER POINT da Microsoftware.
