โครงสร้างเครือข่าย (Network Architecture)
โครงสร้างเครือข่าย (Network Architecture)
          ในเรื่องนี้จะอธิบายถึงโครงสร้างของเครือข่ายทางคอมพิวเตอร์ เพื่อเป็นพื้นฐานก่อนที่จะอธิบายรายละเอียด
ต่าง ๆ ของเทคโนโลยีที่ใช้ในการสร้างเครือข่ายในเรื่องอื่นอีก ซึ่งระบบเครือข่ายในทางคอมพิวเตอร์นั้นก็คือ ระบบที่เกิดจากการนำเอาอุปกรณ์คอมพิวเตอร์ต่าง ๆ ไม่ว่าจะเป็นเครื่องคอมพิวเตอร์ พรินเตอร์ สแกนเนอร์
Hub/switch หรืออุปกรณ์อื่น ๆ มาเชื่อมต่อกัน โดยใช้สื่อ (transmission media) ต่าง ๆ เช่น สายเคเบิลชนิดต่าง ๆ ซึ่งอาจทำด้วยทองแดงหรือใยแก้วนำแสง หรืออาจเป็นสื่อแบบไร้สาย เช่น คลื่นวิทยุ อินฟาเรด หรือไมโครเวฟ โดยมีวัตถุประสงค์เพื่อติดต่อหรือแลกเปลี่ยนข้อมูลกัน หรือเพื่อให้เกิดการใช้ทรัพยากรร่วมกันอย่างมีประสิทธิภาพ
เช่น การแชร์พรินเตอร์หรือการแชร์ฮาร์ดดิสก์ เป็นต้นระบบเครือข่ายแบ่งได้เป็น 3 ประเภทตามขนาดหรือระยะ
ทำการของ

เครือข่ายคือ
          1. LAN (Local Area Network) คือเครือข่ายเฉพาะกลุ่มที่มีขนาดเล็ก ๆ หรือระยะทำการไม่ไกลนัก เช่น              เครือข่ายภายในออฟฟิศหรือสำนักงาน มีระยะทำการใกล้ ๆ และมักเชื่อมโยงกันด้วยความเร็วสูง              เครือข่ายแบบนี้ยังถูกนำมาใช้เป็นเครือข่ายในบ้านของเราด้วย
          2. MAN (Metropolitan Area Network) คือเครือข่ายที่มีขนาดใหญ่กว่า LAN ซึ่งจะเชื่อมในระยะห่าง ๆ
             ภายในจังหวัดหรือภายในตัวเมือง และเชื่อมระบบ LAN หลาย ๆเครือข่ายมารวมกัน
          3. Wan (Wide Area Network) คือเครือข่ายสำหรับเชื่อมเครือข่ายย่อย ๆ หรือเครือข่ายคนละชนิดที่อย
ู่              ห่างไกลกันมากๆ เช่น คนละจังหวัด หรือคนละประเทศเข้าด้วยกัน ตัวอย่างของ WAN               ที่เห็นได้ชัดที่สุดก็คือเครือข่ายอินเตอร์เน็ตนั่นเอง

โครงสร้างของเครือข่าย
          โครงสร้างของเครือข่ายหรือภาษาทางเทคนิคเรียกว่า “Topology” คือลักษณะการเชื่อต่อทางกายภาพระหว่างอุปกรณ์คอมพิวเตอร์ต่าง ๆ ในระบบเครือข่าย ซึ่งหากจะแบ่งประเภทของโครงสร้างเครือข่ายกันจริง ๆ ตามหลักวิชาการที่ใช้กันมาตั้งแต่สมัยก่อน ๆ นั้น
ก็สามารถแบ่งออกได้เป็น 4 แบบคือ
• โครงสร้างแบบสตาร์ (Star Network)
• โครงสร้างแบบบัส (Bus Network)
• โครงสร้างแบบริง (Ring Network)
• โครงสร้างแบบผสม (Hybrid Network)

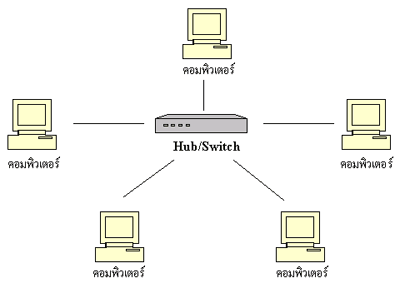

โครงสร้างแบบสตาร์ (Star Network)

          ลักษณะการเชื่อมต่อของโครงสร้างแบบสตาร์จะคล้าย ๆ กับดาวกระจาย ดังรูป 1.1 คือมีอุปกรณ์ประเภท
Hub หรือ Switch เป็นศูนย์กลางการเชื่อมต่อแบบนี้มีประโยชน์คือ เวลาที่มีสายเส้นใดเส้นหนึ่งหลุดหรือเสียก็จะไม่มีผลต่อการทำงานของระบบโดยรวมแต่อย่างใด นอกจากนี้หากต้องการเพิ่มเครื่องคอมพิวเตอร์เข้าไปในเครือข่ายก็สามารถทำได้ทันทีโดยไม่ต้องหยุดการ
ทำงานของเครือข่ายก่อน การต่อแบบสตาร์นี้เป็นแบบที่นิยมมากในปัจจุบัน เนื่องจากราคาอุปกรณ์ที่มาใช
้เป็นศูนย์กลางอย่าง Hub หรือ Switch ลดลงมากในขณะที่ประสิทธิภาพหรือความเร็วเพิ่มขึ้นเรื่อย ๆ จนปัจจุบันได้ความเร็วถึงระดับของกิกาบิต (1,000 Mbps) แล้ว

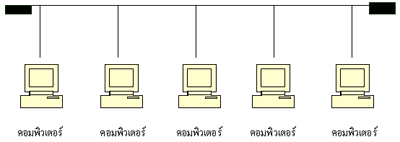

โครงสร้างเครือข่ายแบบบัส (Bus Network)

          คือลักษณะการเชื่อมต่อแบบอนุกรม โดยใช้สายเคเบิลเส้นยาวต่อเนื่องกันไปดังรูปที่ 1.2 โครงสร้างแบบนี้มีจุดอ่อนคือเมื่อคอมพิวเตอร์ตัวใดตัวหนึ่งมีปัญหากับสายเคเบิล ก็จะทำให้เครือข่ายรวนไปทั้งระบบ นอกจากนี้เมื่อมีการเพิ่มคอมพิวเตอร์เข้าไปในเครือข่าย อาจต้องหยุดการใช้งานของระบบเครือข่ายก่อน เพื่อตัดต่อสายเข้าเครื่องใหม่ ส่วนข้อดีคือโครงสร้างแบบบัสนี้ไม่ต้องมีอุปกรณ์อย่าง Hub หรือ Switch ใช้เพียงเส้นเดียวก็สามารถเชื่อมต่อเป็นเครือข่ายขนาดเล็กที่มีจำนวนเครื่องไม่มาก ปัจจุบันไม่ค่อยใช้
กันแล้ว เนื่องจากไม่มีการพัฒนาเทคโนโลยีใหม่ ๆ เพิ่มเติม ทำให้ความเร็วถูกจำกัดอยู่ที่ 10 Mbps และถูกทดแทนโดยการเชื่อมต่อแบบสตาร์

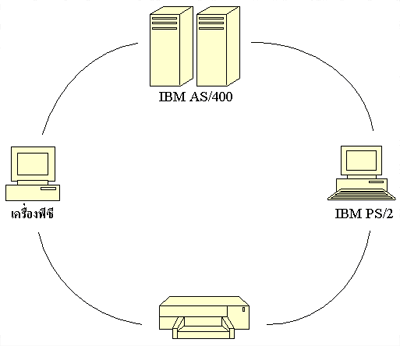

โครงสร้างแบบริง (Ring Network)
          โครงสร้างแบบนี้คอมพิวเตอร์หรืออุปกรณ์จะถูกเชื่อมต่อเข้ากับสายเคเบิลเส้นเดียวเป็นวงแหวน
ดังรูปที่1.3 การส่งข้อมูลจะใช้ทิศทางเดียวกันตลอดโดยผ่านเครื่องคอมพิวเตอร์ที่อยู่ถัดกันไปเป็นทอด ๆ ถ้าแอดเดรสของมันไม่ตรงกับผู้รับตามที่เครื่องต้นระบุมา มันก็จะส่งผ่านไปยังเครื่องถัดไป จนกว่าจะถึงเครื่องปลายคือตรงกับใครเครื่องนั้นก็รับ ไม่ส่งต่อ โครงสร้างแบบนี้มีข้อเสียคล้าย ๆ กับแบบบัส คือเมื่อสายเคเบิลช่วงใดช่วงหนึ่งขาดจะทำให้ทั้งระบบใช้งานไม่ได้ อย่างไรก็ตามเครือข่ายแบบวงแหวนมักใช้สายเคเบิลที่มีวงแหวนสำรองที่สามารถส่งข้อมูลในทิศทางกลับกัน เพื่อเป็นเส้นทางสำรองในกรณีที่เครือข่ายมีปัญหา ซึ่งราคาแพงพอสมควร นอกจากนี้การเพิ่มเครื่องเข้าไปในเครือข่ายจะต้องปิดการทำงานของระบบก่อนเช่นเดียวกับแบบบัส เครือข่ายแบบนี้ปัจจุบันยังใช้กันอยู่ โดยเฉพาะในเครือข่ายของผลิตภัณฑ์ในตระกูล IBM ซึ่งโดยมากจะเป็นการเชื่อต่อเครื่องเมนเฟรมหรือมินิคอมพิวเตอร์



โครงสร้างแบบผสม (Hybrid Network)
โครงสร้างแบบผสมนี้เกิดจากการนำเครือข่ายย่อย ๆ ที่มีโครงสร้างตามแบบต่าง ๆ ดังกล่าวข้างต้นมาเชื่อมต่อกันเครือข่ายที่มีขนาดใหญ่ขึ้นนั้นเอง ตัวอย่างเช่น จากรูปที่ 1.4 จะเป็นการนำเอาเครือข่ายที่มีโครงสร้างทั้ง 3 แบบมาต่อกัน

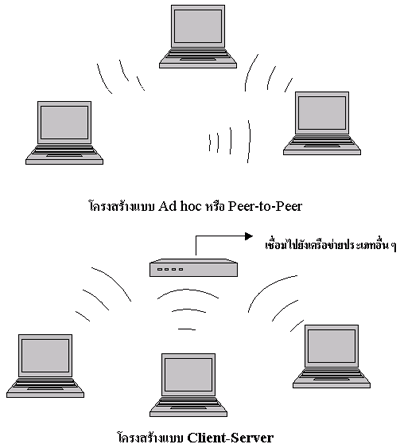

โครงสร้างเครือข่ายแบบไร้สาย
          โครงสร้างที่กล่าวมาทั้ง 4 แบบข้างต้นนั้นเป็นโครงสร้างที่ใช้กันสำหรับเครือข่ายแบบใช้สาย แต่เนื่องจากเครือข่ายแบบไร้สายนั้นจะอาศัยคลื่นวิทยุในการรับส่งข้อมูลซึ่งทำให้โครงสร้างของเครือข่าย
แตกต่างกันไปด้วย ลักษณะโครงสร้างเครือข่ายแบบไร้สายจะแบ่งเป็น 2 ประเภทคือ โครงสร้างแบบ Ad-hoc
หรือ Peer-to-Peer และโครงสร้างแบบ Client-Server ซึ่งทั้ง 2 ประเภทจะมีลักษณะดังรูปที่ปรากฏตามลำดับ
