Network Technology
TCP/IP
IEEE 802.3 Bus topology

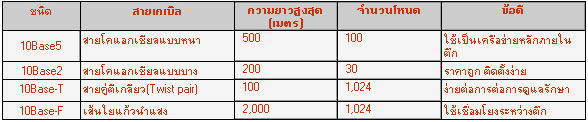

         มาตรฐาน 802.3 พัฒนามาจากระบบอะโลฮ่า เริ่มจากบริษัท Xerox ได้สร้างระบบเครือข่ายเชื่อมโยงคอมพิวเตอร์ 100 สถานีภายในบริษัท โดยมีความยาวของเครือข่ายได้ถึง 1กิโลเมตร และมีอัตราการส่งข้อมูลได้ 2.94 Mbps ซึ่งระบบนี้เรียกว่า อีเทอร์เน็ต (Ethernet เป็นชื่อที่ได้มาจากความเชื่อ ที่ว่า “มีสสารตัวหนึ่งที่ชื่อว่า ether ซึ่งมีอยู่ในอวกาศเป็นตัวกลางสำหรับการแพร่กระจายของแสงในอวกาศ ” ต่อมาบริษัท Xerox ,DEC,Intel ได้ร่วมกันพัฒนามาตรฐานอีเทอร์เน็ตซึ่งมีอัตราการส่ง 10 Mbps ซึ่งกลายเป็นมาตรฐาน IEEE 802.3 ในปัจจุบัน ซึ่งมาตรฐาน 802.3 นี้จะอธิบายถึงแลนทั้งหมดที่ใช้หลักการ CSMA/CD ที่มีอัตราการส่งข้อมูลตั้งแต่ 1 – 10 Mbps และใช้สายส่งชนิดต่างๆดังนี้



10Base2 หรือ Thin Ethernet ใช้สายโคแอกเชียลชนิดอ่อนดัดง่ายเป็นสื่อส่งข้อมูล การเชื่อมเข้าสู่สายเคเบิลนี้ใช้หัวต่อแบบ
BNC ซึ่งมีลักษณะเป็นรูปตัว T

การทำงาน
          ตัวรับส่งสัญญาณจะอยู่บนอินเตอร์เฟสบอร์ดของแต่ละโหนด ใช้รับส่งสัญญาณที่โหนดของตนเองซึ่งต่างกับ 10Base5ที่อาจมีการใช้ตัวรับส่งสัญญาณร่วมกันระหว่างหลายสถาน

10Base5 หรือ Thick Ethernet เป็นสายสีเหลืองและมีเครื่องหมายกาทุก 2.5 เมตร แสดงจุดที่จะเจาะเพื่อเกาะ
Transciever (ตัวรับส่งสัญญาณของแลนการ์ด)

การทำงาน
          ทรานซีฟเวอร์หรือตัวรับส่งสัญญาณจะมีอุปกรณ์อิเล็กทรอนิกส์ ซึ่งสามารถตรวจสอบสัญญาณในสายว่าว่างหรือไม่ และตรวจสอบการชนกันของสัญญาณในสายว่าว่างหรือไม่ และตรวจสอบการชนกันของสัญญาณในสาย
หากตรวจพบว่ามีการชนกันของสัญญาณในสาย ตัวรับส่งสัญญาณจะส่งสัญญาณพิเศษลงในสายเพื่อให้
ตัวรับส่งสัญญาณรู้ด้วยว่ามีการชนกันของสัญญาณ สายของตัวรับส่งสัญญาณซึ่งยาวได้ถึง 50 เมตร จะเป็นตัวนำสัญญาณข้อมูลตลอดจนสัญญาณควบคุมส่งไปมาระหว่างตัวส่งสัญญาณกับอินเตอร์เฟสบอร์ด สำหรับอินเตอร์เฟสบอร์ดจะมีชิปควบคุมซึ่งจะรวบรวมข้อมูลให้อยู่ในรูปแบบที่ถูกต้องของเฟรม พร้อมกับ
คำนวณผลรวมตรวจสอบแล้วส่งออกไป ส่วนการรับข้อมูล ชิปจะตรวจหาขอบเขตของเฟรมและคำนวณ
ผลรวมตรวจสอบเพื่อตรวจความถูกต้องของข้อมูล อินเตอร์เฟต สบอร์ดบางตัวจะมับัฟเฟอร์สำหรับเก็บ
เฟรมข้อมูลเข้าออก และอาจมี DMA ( Direct Memory Access)ในการรับส่งข้อมูลโดยตรงกับหน่วยความ
จำของคอมพิวเตอร์ช่วยเพิ่มความเร็วในการส่งข้อมูล
ระหว่างบอร์ดกับคอมพิวเตอร์ สายทั้งสอง มีปัญหาที่สำคัญคือ หากสายเคเบิลขาดหรือหัวต่อหลวมจะทำ
ให้สัญญาณไฟฟ้าภายในสะท้อนอยู่ในสาย ทำให้การทำงานของระบบเสียหาย เราสามารถตรวจสอบคุณภาพของาสายได้โดยการส่งสัญญาณออกไปแล้ววัดระยะเวลาที่ส่งไปกับสะท้อนกลับมา
ถ้าไม่เท่ากันแสดงว่าสายนั้นเสียหายแล้ว จึงมีการคิดค้นสายแบบใหม่คือ

10Base-T ใช้สายคู่ตีเกลียวแบบเดียวกับสายโทรศัพท์ สายจากโหนดจะต่อเข้ากับ Hub ทำให้สามารถเพิ่ม
หรือลดโหนดในขณะทำงานอยู่ได้ หากสายขาดก็สามารถตรวจหาได้ง่าย ปกติจะส่งข้อมูลผ่านสายยาวถึงฮับได้
100 เมตร แต่หากใช้สายคู่ตีเกลียวแบบ category 5 ส่งได้ถึง 150 เมตร

10Base-F ใช้เส้นใยแก้วนำแสงจึงทำให้ราคาค่อนข้างแพงโดยเฉพาะหัวต่อและตัวหยุดสัญญาณ(Terminator) Terminator ใช้ติดที่ปลายสายเคเบิลเพื่อดูดสัญญาณไม่ให้ออกไปกระทบกับอากาศเพราะจะเกิดการสะท้อนกลับมารบกวน
สัญญาณที่ส่งอยู่ ทนทานต่อคลื่นรบกวน ใช้เป็นแบ็กโบนเชื่อมระหว่างตึกหรือระหว่างฮับที่อยู่ห่างกัน

          ในกรณีที่ต้องการจะต่อแลนให้กว้างออกไปอีก สัญญาณที่ส่งจะเพี้ยนหรือเบาลงเนื่องจากระยะทางที่ไกล
จึงต้องมีอุปกรณ์ที่เรียกว่า ตัวทวนสัญญาณ (repeater)ซึ่งเป็นตัวรับสัญญาณที่ส่งมาแล้ว
ทำการสร้างสัญญาณเดิมขึ้นมาใหม่แล้วทำการส่งต่อไป แต่เครื่อง 2 เครื่องต้องอยู่ห่างกันไม่เกิน 2.5 กิโลเมตร มีรีพีทเตอร์ไม่เกิน 4 ตัว ในเส้นทางเดียวกัน

การเข้ารหัสสัญญาณไฟฟ้าของแลน 802.3

          เพื่อให้ฝั่งรับสามารถรับข้อมูล 1 หรือ 0 ได้ถูกต้องโดยไม่ต้องใช้สัญญาณจังหวะนาฬิกาจากภายนอกเข้ามาช่วย แลนแบบ 802.3 ใช้วิธีการเข้ารหัสสัญญาณแบบ แมนเชสเตอร์ (Manchester Encoding) วิธีนี้ช่วงเวลาของแต่ละบิตถูกแบ่งออกเป็น 2 ช่วงเท่าๆกัน ในการแทนค่า 1 นั้นระดับไฟฟ้าของสัญญาณจะเปลี่ยนแปลงจากสูงมาต่ำ และการแทนค่า 0 ระดับไฟฟ้าจะเปลี่ยนจากต่ำไปสูง ระดับไฟฟ้าสูงมีค่า 0.85 โวลต์ และระดับไฟฟ้าต่ำมีค่า –0.85 โวลต์ เนื่องจากว่ามีการเปลี่ยนแปลงค่าระดับไฟฟ้าที่ตรงกลางของแต่ละบิต จึงทำให้ฝั่งรับสามารถทำงานสอดคล้องกับฝั่งส่งได้โดยง่าย

          และยังมีการเข้ารหัสแบบดิฟเฟอเรนเชียลแมนเชสเตอร์(Differential ManchesterEncoding) ซึ่งมีการเปลี่ยนเฟสของสัญญาณทุกครั้งเมื่อบิตข้อมูลมีค่าเป็น 0 ส่งผลให้สัญญาณข้อมูลทนต่อคลื่นรบกวนได้มากว่าเดิม แต่ต้องใช้อุปกรณ์ที่ซับซ้อนมากกว่า

                Format for CSMA/CD Bus Frames

Preamble มีบิต 10101010 เพื่อให้สัญญาณนาฬิกาของฝั่งรับสอดคล้องกับฝั่งส่งข้อมูล นั่นคือฝ่ายรับจะสามารถสร้างสัญญาณนาฬิกาเพื่อรับข้อมูลจากรูปแบบ 10101010...101010ของไบต์เริ่มต้นได้

Start of frame มีบิต 10101011 บอกจุดเริ่มต้นของเฟรม

Destination and Source Address ในแอดเดรสปลายทางจะมีบิตสูงสุดใช้บ่งบอกการทำงาน คือ ถ้ามีค่าเป็น 0 ใช้บอกว่าเป็นแอดเดรสของผู้รับทั่วไป ถ้าเป็น 0 ใช้ระบุแอดเดรสเฉพาะกลุ่มเดียวกัน เป็นการส่งแบบ multicast (ผู้รับหลายคนรับข้อมูลชุดเดียวกันจากผู้ส่งคนเดียวกันได้) แต่ถ้าแอดเดรสปลายทางเป็น 1 หมด หมายถึงส่งข้อมูลให้ทุกโหนดในเครือข่ายนั้นๆ

Length of data บอกขนาดของข้อมูล Data ข้อมูลจริงที่ส่ง

Pad ใช้ถูกใช้เมื่อข้อมูลที่ส่งมีขนาดน้อยกว่า 46 ไบต์ ฟิลด์นี้จะถูกขยายให้พอดีกับขนาดที่ขาดไปจาก 64 ไบต์ เพื่อมิให้เฟรมสั้นเกินไป เพราะว่าถ้าเกิดการชนกัน มันจะตัดเฟรมที่กำลังส่งอยู่จึงทำให้เฟรมนั้นเสียไปและผู้ส่งก็ไม่สามารถรู้ได้เลยว่าเกิดการชน คิดว่าข้อมูลส่งถึงปลายทางเรียบร้อยแล้ว ดังนั้นจึงมีการกำหนดความยาวของเฟรมที่ดีต้องไม่ต่ำกว่า 64 ไบต์ นับจากที่อยู่ผู้รับเป็นต้นไป เพื่อแยกเฟรมดีกับเฟรมที่เสียหาย และยังป้องกันไม่ให้โหนดจบการส่งข้อมูลก่อนที่บิตแรกของเฟรมจะไปถึงปลายสาย ทำให้ฝ่ายส่งทราบว่าเกิดการชนก่อนที่จะส่งเฟรมจบ แล้วตัดเฟรมได้ถูกต้อง หรือให้ทราบว่าข้อมูลส่งครบโดยไม่มีการชน

Checksum ฟิลด์รวมตรวจสอบความถูกต้องของข้อมูลโดยใช้เทคนิคของ CRC (Cyclic Redundancy Check)


CSMA/CD

            carrier sense ก่อนส่งจะฟังสายดูก่อนว่าว่างหรือไม่ ถ้าว่างก็ส่งได้เลย ถ้าไม่ว่างก็สุ่มเวลาแล้วส่งใหม่
collision detection ถ้าสายถูกใช้อยู่ จะรอฟังจนกว่าสายจะว่างจึงจะส่งใหม่ ถ้าสายว่างแล้วส่งพร้อมกันจะทำให้เกิดการชนกัน สามารถตรวจพบได้จากระดับสัญญาณไฟฟ้าที่สูงขึ้น แผงอะแดปเตอร์จะส่ง jam signal ไปให้ทุกโหนดทราบว่ามีการชน เพื่อหยุดการส่งข้อมูลและสุ่มเวลาที่จะส่งใหม่อีกครั้ง ถ้าไม่มีการชน จะส่งข้อมูลแบบ Broadcast ส่งไปทุกเครื่องในเครื่อข่าย เครื่องจะอ่าน header ของไฟล์ที่เป็นของตนเองเท่านั้น

            หลังจากการชนครั้งแรกแต่ละโหนดจะสร้างตัวเลขสุ่มที่มีค่า 0 หรือ 1(เลขสุ่ม 21 ค่า) โหนดจะส่งออกไปในช่วงเวลาที่สุ่มได้หากสุ่มได้ค่าเดียวกันจะเกิดการชนครั้งที่ 2 โหนดจะสร้างเลขสุ่มที่มีค่า 0,1,2 หรือ 3(เลขสุ่ม 22 ค่า) แล้วส่งใหม่อีกครั้ง หากชนกันถึง 16 ครั้ง อินเตอร์เฟสของบอร์ดจะรายงานไปที่คอมพิวเตอร์เพื่อแก้ไขในระดับสูง เรียกวิธีนี้ว่าBinary Exponential Backoff แต่เมื่อเครื่องคอมพิวเตอร์ในแลนมีจำนวนมากขึ้นจะเกิดการชนกันมากขึ้น วิธีแก้ คือ เพิ่มอัตราการส่งเป็น 100 Mbpsหรือ ใช้อุปกรณ์สวิสต์ฮับ (switching hub) ซึ่งประกอบไปด้วยการ์ดเสียบจำนวน 4 –32 แผ่นแต่และแผ่นมีหัวต่อ 1 – 8 ตัว แต่ละหัวสามารถต่อกับคอมพิวเตอร์ที่ส่งข้อมูลแบบ 10Base-T การ์ดเสียบเหล่านี้จะส่งข้อมูลผ่าน สายสื่อสารหลักความเร็วสูง(high-speed backbone)ที่มีอัตราส่ง 1 Gbps เมื่อสถานีส่งเฟรมข้อมูลเข้ามายังสวิสต์ การ์ดเสียบจะตรวจสอบว่าเฟรมข้อมูลนั้นต้องการส่งให้สถานีที่เชื่อมโยงเข้ากับการ์ดเดียวกันหรือไม่ ถ้าใช่ เฟรมข้อมูลจะถูกสำเนาส่งไปยังสถานีนั้น ถ้าไม่ใช่ เฟรมจะถูกส่งผ่านแบ็กเพลนไปยังการ์ดปลายทางเพื่อส่งข้อมูลแก่ถานีปลายทาง แต่ถ้าสองสถานีบนการ์ดเดียวกันส่งข้อมูลเข้าด้วยกันมีวิธีแก้ 2 แบบ คือ

1.หัวต่อของการ์ดเดียวกันจะถูกเชื่อมโยงเข้าด้วยกันเป็นแลน 802.3 วงหนึ่ง ซึ่งมีการควบคุมการส่งข้อมูลของสถานีบนการ์ดนั้นเป็นแบบโปรโตคอล CSMA/CD ดังนั้นบนการ์ดหนึ่งจะส่งข้อมูลได้สถานีเดียวในขณะใดขณะหนึ่ง

2.แต่ละพอร์ตข้อมูลเข้าของการ์ดจะมีบัฟเฟอร์รับและส่งข้อมูล ซึ่งเฟรมข้อมูลที่เข้ามาจะถูกเก็บไว้ในบัฟเฟอร์ ดังนั้นทุกพอร์ตของการ์ดจะสามารถรับข้อมูลเข้ามาและส่งออกในเวลาเดียวกัน เป็นการทำงานแบบฟูลดูเพล็กซ์(Full Duplex) สวิสต์ฮับแบบนี้เมื่อมีเฟรมข้อมูลเข้ามาแล้ว จะตวจสอบว่าต้องการส่งให้พอร์ตอื่นในการ์ดเดียวกันหรือไม่ ถ้าใช่ก็จะส่งข้อมูลไปปลายทางโดยตรง ซึ่งข้อมูลจะถูกเก็บลงในคนละบัฟเฟอร์กับข้อมูลที่รับมาจากสถานีของพอร์ตนั้น ถ้าไม่ใช่ จะส่งข้อมูลผ่านแบล็กเพลนไปยังการ์ดปลายทาง เนื่องจากแต่ละพอร์ตมีบัฟเฟอร์จึงไม่มีการชนกันของเฟรมข้อมูล เมื่อหลายสถานีบนการ์ดเดียวกันส่งข้อมูลพร้อมกัน
