CON UN SISTEMA DE ALARMA
TEMPRANA SE EVITAN GRANDES DAñOS Y PERDIDAS DE VIDAS EN CIUDADES Y CASERIOS CERCANOS A
QUEBRADAS ANDINAS , DONDE SE PRODUCEN LOS HUAYCOS O TORRENTERAS Y SE FACILITA LA ACCION DE
PREVENCION DE DESASTRES EN DICHOS LUGARES POBLADOS , TOMANDO LAS MEDIDAS DE PROTECCION
PREVENTIVAS GENERADAS POR LA ALERTA DEL SISTEMA MBC, A TRAVES DE SUS UNIDADES
REMOTAS."
GENERALIDADES DEL
SISTEMA MBC.
La empresa mas especializada en tecnología MBC, fue fundada en el año 1975, y es la
METEOR COMMUNICATIONS CORPORATION de Seatlle, Washington, USA. Un sistema MBC esta
compuesto de las siguientes partes:
a) Un METEOR BURST MASTER
STATION, que es una estación base, con capacidad de transmitir y recibir, bajo la
tecnología MBC.
Tiene capacidad para
adquirir datos en forma totalmente automática. De igual forma, puede realizar trafico de
mensajes de comunicación en doble vía, es decir enviar y recibir.
Posee, un alcance de
comunicaciones desde 0 hasta 1600 kilómetros (o a 1,000 millas terrestres).
Opera en una sola
frecuencia fija , utilizando circuitos osciladores a cristal, y entre el rango de 40 a 50
Mega hertz.
Puede realizar operaciones
dispuestas de control a estaciones remotas del sistema y que están trabajando en forma
autónoma.
Tiene la filosofía de
diseño de "fácil operación", además que todo el flujo informativo recibido ,
puede ser editado vía INTERNET.
Dispone de una interfase
compatible con las plataformas PC-DOS.
Utiliza softwares
personalizados para realizar las funciones encomendadas, propias de la estación base, y
que tienen una amplia flexibilidad topológica para configurar múltiples tipo de
conexionados operativos (NETWORKING).
La estación base, así
descrita lleva la denominación de :
" MCC-520 B/C ,METEOR
BURST= MASTER STATION ".

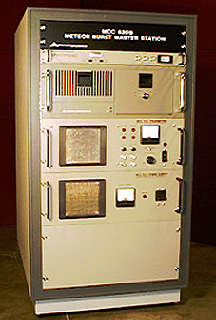

EQUIPO TRANSMISOR /RECEPTOR
DE UNA ESTACION MAESTRA= MASTER STATION MCC-520 B/ C.
La MASTER STATION, MCC-520
B/ C, es una estación base terminal que opera en la frecuencia de VHF.
Puede decirse que es el
componente principal de un sistema MBC, pudiendo ser utilizado para el trafico en ambos
sentidos, de mensajes de comunicación y mensajes portadores de data.
Esta MASTER STATION,
controla el direccionamiento y la data a través del sistema, todo esto, con una
frecuencia ubicada en el rango de 40 a 50 mega hertz .
La estación Base MCC-520
B/C, tiene la capacidad de poder incrementar su propia red en el sentido de adoptar
configuraciones que soporten redes telemétricas o de comunicaciones, con varios miles de
estaciones remotas.
Posee circuitos avanzados
de supresión de "ruido", lo que asegura una eficiente operación, dentro del
campo de los "ruidos electrónicos de fondo", de la etapa receptora.
Existe un control para la
red que permite el control administrativo de todos los mensajes o paquetes informativos
que circulan, entre todos los nodos, y este es, automático y total, con la finalidad que
no se "pierda" ninguno de ellos.
El nivel de eficiencia del
funcionamiento del sistema es automáticamente monitoreado, con la finalidad de brindar al
usuario de la red, la información que utiliza, permanentemente ACTUALIZADA.
Todo el software del
sistema es PC-DOS compatible, para lograr un desarrollo fácil de otros softwares
adicionales del cliente y, así, poder obtener una interfase fácil y rápida con los
equipos particulares o específicos de cada uno de los usuarios .
Es importante visualizar ,
que, para que el sistema funcione armoniosamente, el MASTER STATION, MCC-520 B/C, ES
TOTALMENTE COMPATIBLE, con todos los productos de la línea MCC, que operan con el trafico
de mensajes y paquetes de información, y, esta compatibilidad se acentúa en:
a) El MODEM MCC-545A RF.
b) La estación terminal
remota de datos MCC-550C.
EL MODEM INALAMBRICO TIPO
MCC-545A DE "METEOR BURST COMMUNICATIONS" -USA , SE PUEDE DESEMPEñAR EN ALGUNAS
SITUACIONES COMO TRANSPONDER MOVIL, ESTACION REPETIDORA O TAMBIEN COMO ESTACION BASE,
DANDO AL SISTEMA UNA VERSATILIDAD EXTRAORDINARIA DE CRECIMIENTO Y/O ALCANCE DE LA RED
CELULAR , EN ESPECIAL EN EL CASO DE "ELOS"
ESPECIFICACIONES DEL
MASTER STATION MCC-520 B/C
Las especificaciones de la
estación MASTER STATION son las siguientes:
a) TRANSMISOR
- Posee una potencia que
puede emitir en antena desde 250 hasta 10,000 watts.
- Una impedancia de línea
de 50 Ohmnios.
- La modulación es
bifásica tipo PSK.
- El régimen de data es de
4 ü 8 Kbaudios.
b) RECEPTOR
- Tiene una sensibilidad de
-123 Db. ( BERG < 10 EXP. -3 @ 4 KBaudios).
- Modulación a -/+ 90º
del tipo PSK.
- Un régimen de data de 4
å 8 KBaudios.
c) COMPUTER
- PC compatible, minimum
386.
- Sistema operativo DOS,
(6.2).
- 4MB RAM, 500 MB HARD
DRIVE, 3.5"- 1.44 MB Floppy disk drive.
d) GENERAL
- 40 / 50 Hertz.
- Estabilidad de +/- .0005
%.
- Peso : 200 libras.
- Voltaje a 120 / 208 / 240
volts - corriente alterna , monofásica , @ 50-60 hertz.
EN LA FOTO SE MUESTRA UN
MICRO-PROCESADOR DE 2 GENERACION, AÑO 1995. OBSERVESE EL TAMAñO FISICO DEL MISMO EN
RELACION A LAS TECLAS B,N,M DEL TABLERO DE PC. ESTE DISPOSITIVO DE TECNOLOGIA
MICROELECTRONICA, PUEDE CORRER LINUX, Y PROCESA 500% MAS RAPIDO QUE UNA PALM-PILOT Y POSEE
ADEMAS 4 VECES MAS MEMORIA. TIENE UNA VOLUMETRIA DE 84 C³, CON UN PESO DE 93 GRAMOS,
TRABAJA CON 6.50 VOLTIOS, DC Y CONSUME SOLAMENTE 80 MILIWATTS. DISPONE DE 66 MHZ DE CPU,
CON 16 MB. DE SDRAM Y 16 MB FLASH ROM. ESTE TIPO DE MICRO-PROCESADORES , PERMITIO EL
DESARROLLO TOTAL DE LAS PC PORTATILES (LAPTOPS), CON USO DE SUS PANTALLAS DE CRISTAL
LIQUIDO. TAMBIEN , FUE ELEMENTO DECISIVO, PARA EL DESARROLLO Y EFICIENCIA ALCANZADA EN LOS
EQUIPOS DEL SISTEMA MBC.
Para que el sistema MBC ,
cumpla con el 'SECTOR CIEGO" inicial y cubrir las distancias entre 0 a 250 millas
terrestres, que abarca dicho sector, se requiere que las unidades remotas, las unidades
base o relay, modelos MCC-545A,B,C,D, utilicen la tecnología denominada "Alcance mas
allá del Horizonte" que en ingles se le conoce como ELOS (Extended Line of Sight).
ELOS, opera en una
frecuencia particular en la parte inferior de la banda VHF ( 40 a 50 MHz), usando,
mayormente, la componente terrestre del frente de onda irradiado ( ground wave).
El alcance de comunicación
por onda terrestre esta dado por la difracción atmosférica y un porcentaje pequeño de
la propagación Troposférica.
Este alcance, puede ser
exitosamente extendido, en base al uso de:
1- Robustos protocolos.
2- Receptores de gran
sensibilidad.
3- Cortos paquetes de
mensajes.
El protocolo denominado
MBNET-200, y el software de red tienen unos exitosos talentos que permiten una
comunicación libre de errores a través de la red en alcances hasta 100 millas (160
Kms.).
El MODEM MCC-545, modelos
A, B , C o D, son transceivers en banda VHF, utilizados en la red para cumplir la función
por ELOS.
Este dispositivo puede ser
dinámicamente configurado para operarlo en tres modos diferentes a saber:
a) Como un transponder
móvil.
b) Como una estación
repetidora.
c) Como una estación base.
Como estación base, tiene
las características operativas siguientes:
1- Se encuentra conectada
directamente al CENTRO DE DESPACHO, vía una línea telefónica EXCLUSIVA.
2- Mantiene comunicación
de RF con todos los transponders móviles y estaciones repetidoras que operan dentro de su
propia célula.
Cuando una estación base
particular no puede conectarse con su centro de despacho, entonces el MCC-545 , se
autoconfigura para operar como una estación repetidora y como tal se encarga de
"redireccionar" todos los paquetes de datos, en transito, a la estación base
mas cercana, que si tenga contacto con el centro de despacho, y transferirle toda la
información recibida.
De acuerdo a esta
capacidad, se puede establecer múltiples enlaces repetidores, los que pueden ser
encadenados, unos a otros, generando una expansión en la capacidad de la red desde el
punto de vista de alcance geográfico.
Esta capacidad es vital
para cubrir perfectamente las distancias desde 0 a 400 kilómetros (o a 250 millas), con
este sistema ELOS, y a distancias mayores, actúa como complemento y en forma "SIN
COSTURA", es decir sin notarse, para transferir operatividad hacia la tecnología
MBC, desde los 400 kilómetros hasta los 1600 kilómetros.

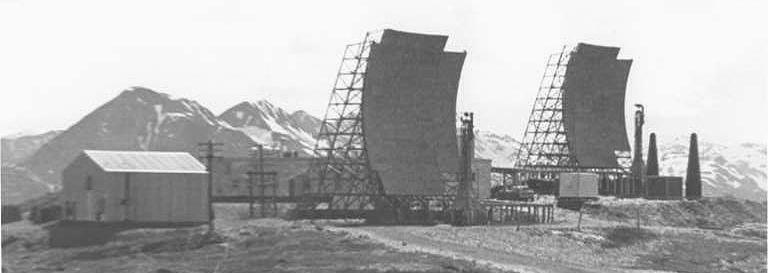

LA PRIMERA UTILIDAD
PRACTICA DE LAS COMUNICACIONES POR DIFRACCIONES EN LA TROPOPAUSA , FUE EL SISTEMA LLAMADO
" WACS" ( white alice communication system ), PARA USO DE LA AVIACION
ESTRATEGICA USAF, ENTRE LOS AñOS 1956 Y 1979, AñO QUE FUE DESMANTELADA.
ESTE SISTEMA SE INSTALO EN ALASKA Y TUVO 25 ESTACIONES WACS SIENDO LA PRMERA , LA DE LA
FOTOGRAFIA, LLAMADA PILLAR MOUNTAIN EN KODIAK - ALASKA, Y QUE TRABAJABAN EN UNA FRECUENCIA
DE UHF ( 900 MHZ) Y OTRA EN VHF ( 150 MHZ ), UTILIZANDO UNA POTENCIA DE TRANSMISION DE 50
KILOWATTS EN ANTENA.
ESTE SISTEMA , FUE DE POCA EFICIENCIA, Y CARISIMO , PUES , SOLO OBTENIA ALCANCES MAXIMOS ,
EN CONDICIONES IDEALES , DE 134 MILLAS TERRESTRES.
FUE DISEñADO, EN ESE ENTONCES COMO LO ULTIMO EN TECNOLOGIA, POR AT&T EN 1954 A UN
COSTO DE US$ 140 MILLONES Y SE EMPLEO 3 AñOS PARA IMPLEMENTAR LAS 25 ESTACIONES WACS ,
UTILIZANDO 3,500 TECNICOS DE ALTO NIVEL.
ESTE SISTEMA PROBO, EN ESA EPOCA, QUE ERA POSIBLE LA COMUNICACION TROPOPAUSICA , QUE
UTILIZA EN LA ACTUALIDAAD CON GRAN EFICIENCIA Y A COSTOS BAJISIMOS LOS MODEMS MCC-545 EN
LA TECNOLOGIA " ELOS".
|
